Mini Ascenseur Automatise Mobile – ASC 150
Réf. ASC 150

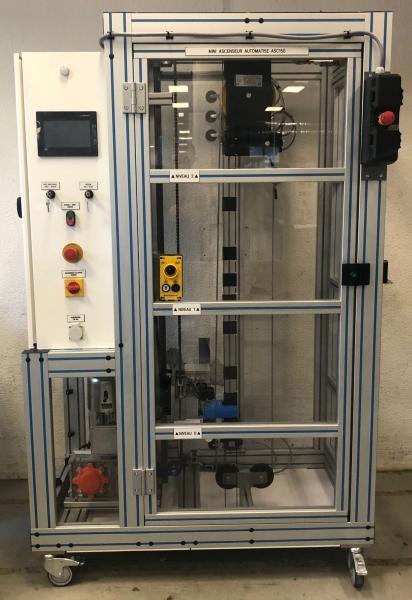

Le poste de maintenance de manœuvre d’ascenseur ASC150 permet de disposer d’un banc dedimensions réduitespour réaliser l’étude et la maintenance d’une armoire de manœuvre d’ascenseur àvariateur.
Ce système a la particularité d’être commandé via uncontrôleur logique(différents modèles disponibles) afin de permettre, suivant les versions, l’étude et laprogrammation en langage:
Un programme de référence intégrant les paramètres de réglage « usine » est fourni afin de vous permettre deréinitialiser rapidement la machineune fois vos travaux pratiques terminés
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Structure porteuse en aluminium anodisée sur roues garantissant une grande solidité & souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Etude et Maintenance d’une armoire industrielle de manœuvre automatisée à variateur pour ascenseur, de sa partie opérative ainsi que des différents organes de sécurité électriques & mécaniques qui la composent
- Suivant le modèle du contrôleur logique retenu (nous consulter) : Programmation en langage à contacts (LD), en diagramme de bloc fonction (FBD), Liste d’Instructions (IL) ou GRAFCET
- Etude et programmation d’un variateur de fréquence : phase d’accélération, décélération, gestion de vitesses multiples, limite de courant, etc….
- Etude et réglage de capteurs de position, fin de course, optique, de distance optoélectronique laser, solution à drapeaux
- Etude du fonctionnement d’un treuil, d’un limiteur de vitesse deux sens, de la gestion des priorités de boîtiers d’inspection et de révision dans la boucle de sécurité, etc…
- Maintenance & réglage d’éléments mécaniques : limiteur de couple, tension de chaîne, glissière patins à billes, etc…
- Filières et niveaux concernés : Automatisme, Ascensoriste, Maintenance Industrielle, Electrotechnique, du Bac pro au BTS
Applications pédagogiques*
– Etude et Maintenance d’une armoire industrielle de manœuvre automatisée à variateur pour ascenseur, de sa partie opérative ainsi que des différents organes de sécurité électriques & mécaniques qui la composent
– Suivant le modèle du contrôleur logique retenu (nous consulter) : Programmation en langage à contacts (LD), en diagramme de bloc fonction (FBD), Liste d’Instructions (IL) ou GRAFCET
– Etude et programmation d’un variateur de fréquence : phase d’accélération, décélération, gestion de vitesses multiples, limite de courant, etc….
– Etude et réglage de capteurs de position, fin de course, optique, de distance optoélectronique laser, solution à drapeaux
– Etude du fonctionnement d’un treuil, d’un limiteur de vitesse deux sens, de la gestion des priorités de boîtiers d’inspection et de révision dans la boucle de sécurité, etc…
– Maintenance & réglage d’éléments mécaniques : limiteur de couple, tension de chaîne, glissière patins à billes, etc…
– Filières et niveaux concernés : Automatisme, Ascensoriste, Maintenance Industrielle, Electrotechnique, du Bac pro au BTS
Alimentation électrique : 400 Vac – 50 Hz – 16A
Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
