Dynamique Des Fluides

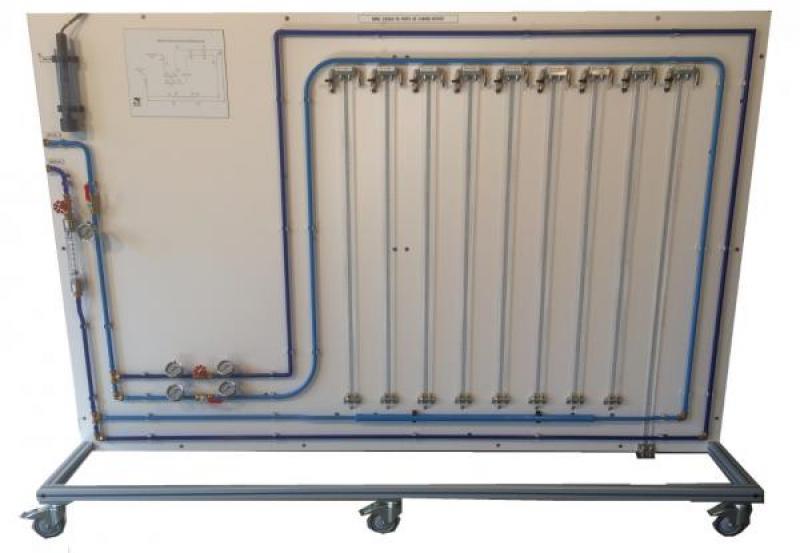

Perte De Charge Dans Un Systeme De Conduite – BCD 100
Réf. BCD 100
Le banc BCD 100 permet l’étude des pertes de charge de différents composants de tuyauterie (coudes, raccords, vannes et tuyauteries).Le banc est directement branché sur le réseau d’eau local et l’envoie dans un circuit hydraulique comprenant tous les composants.
Il est équipé de plusieurs prises de mesures de pression relié sur différents manomètre à colonne d’eau avec graduation. Le banc est équipé d’un débitmètre de précision qui permet d’étudier la relation entre le débit et la perte de charge sur chaque élément.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur 4 roues de 100 mm multidirectionnelles avec freins lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
- Compréhension des mesures de pression
- Etude de pertes de charge régulière
- Tuyauterie de différents diamètres (DN14, DN26)
- Tuyauterie lisse ou rugueuse de même diamètre (DN14)
- Etude de pertes de charge singulière
- Cinq coudes de différents angles
- Coude droit 90°
- Coude de 90° classique arrondie
- Coude 90° rayon de 50mm
- Coude 90° rayon de 100mm
- Coude 90° court rayon de 150mm
- Deux types de vannes (opercule, boisseau)
- Augmentation brusque de diamètre (DN14 – DN26)
- Diminution brusque de diamètre (DN26 – DN14)
Applications pédagogiques*
– Compréhension des mesures de pression
– Etude de pertes de charge régulière
– Tuyauterie de différents diamètres (DN14, DN26)
– Tuyauterie lisse ou rugueuse de même diamètre (DN14)
– Etude de pertes de charge singulière
– Cinq coudes de différents angles
– Coude droit 90°
– Coude de 90° classique arrondie
– Coude 90° rayon de 50mm
– Coude 90° rayon de 100mm
– Coude 90° court rayon de 150mm
– Deux types de vannes (opercule, boisseau)
– Augmentation brusque de diamètre (DN14 – DN26)
– Diminution brusque de diamètre (DN26 – DN14)
Alimentation en eau : 15 L/min – 3 bar ou par le module d’utilité UTL 050 (option non incluse)
