Banc D Etude De La Condensation – BEC 010
Réf. BEC 010

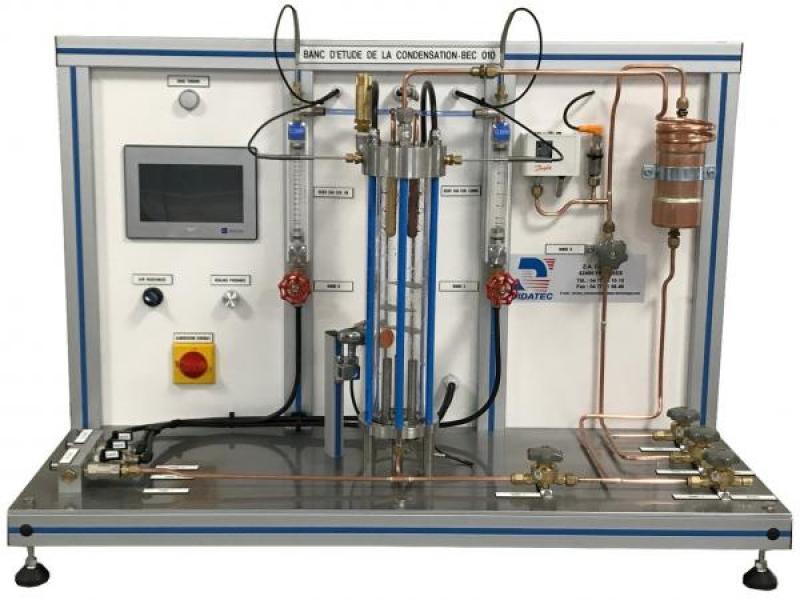

Le BEC 010 permet d’étudier la condensation. Il est composé d’un réservoir principal contenant de l’eau. Cette eau est chauffée et transformée en vapeur.
La vapeur va entourer deux condenseurs de matériau différent (un condenseur en cuivre et un second avec un revêtement en or) et se transformer de nouveau en liquide.
Chaque condenseur est conçu pour produire un type de condensation différent : film et gouttelettes.
L’installation est très instrumentée et permet de mesurer l’ensemble des paramètres de fonctionnement (températures, débit, pression) d’en déduire les échanges thermiques suivant plusieurs configurations. Elle est également équipée d’une supervision informatique avec interface Didatec inclus.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur pieds lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Visualisation de la condensation en gouttes sur le condenseur en or et en film sur le condenseur en cuivre
- Etude des transferts de chaleur
- Etude de la relation température / pression pour l’eau à saturation
- Mesure de l’effet de l’augmentation du débit d’écoulement du fluide de refroidissement sur le coefficient de transfert de chaleur.
Applications pédagogiques*
– Visualisation de la condensation en gouttes sur le condenseur en or et en film sur le condenseur en cuivre
– Etude des transferts de chaleur
– Etude de la relation température / pression pour l’eau à saturation
– Mesure de l’effet de l’augmentation du débit d’écoulement du fluide de refroidissement sur le coefficient de transfert de chaleur.
Alimentation électrique : 230 VAC – 50 Hz – 20 A
Type d’alimentation électrique : 1 phase + Neutre + Terre
Alimentation en eau réseau : 3 L/min – 3 bars
Evacuation de l’eau : au niveau du sol
