Banc D Etude De 3 Echangeurs De Chaleur Thermiques Informatise – BET 104
Réf. BET 104

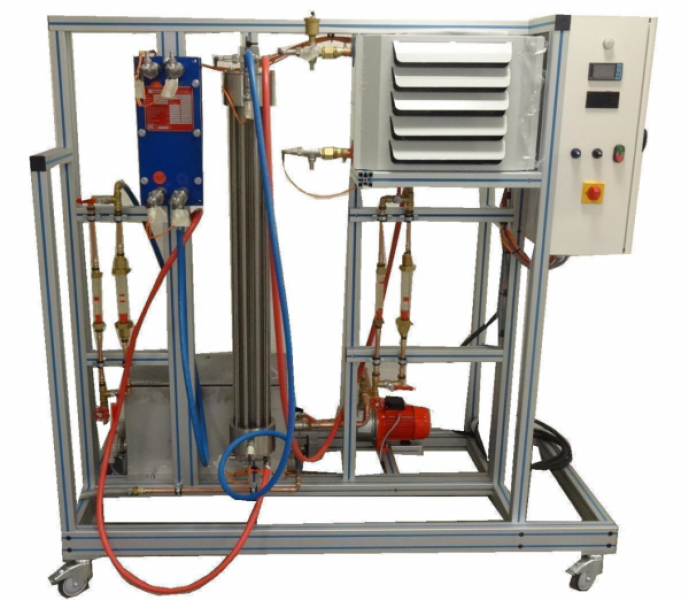

Le banc BET104 permet l’étude de trois échangeurs thermiques de type industriel.
Le banc comprend un bac de réserve avec une résistance qui produit l’eau chaude. L’eau froide provient du réseau de l’établissement.
Les étudiants devront tout d’abord sélectionner l’échangeur à étudier et raccorder les entrées et sorties d’eau à l’aide de flexible équipés de raccords auto-obturant. Les débits sont réglables à l’aide de vannes à poignée multi tours.
Après une période de stabilisation, les étudiants devront relever les paramètres de fonctionnement (température, débit) afin de calculer les différentes valeurs demandées dans les travaux pratiques
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Le banc est fabriqué autour d’une structure en profilés d’aluminium anodisée (dimensions 45×45 mm et de 90×90 mm) sur roulettes multidirectionnelles (diamètre de 100 mm) avec freins qui lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Donner la possibilité aux étudiants de comparer expérimentalement les performances de plusieurs types d’échangeurs que l’on peut trouver dans les installations industrielles.
- Etude comparative de trois technologies d’échangeurs : plaques, faisceau tubulaire inox avec calandre verre, air-eau aérotherme.
- Comparaison d’une circulation à co-courant et à contre-courant
- Calcul de puissance thermique.
- Calcul du coefficient d’échange.
- Etude de l’influence des débits d’eau.
Applications pédagogiques*
Donner la possibilité aux étudiants de comparer expérimentalement les performances de plusieurs types d’échangeurs que l’on peut trouver dans les installations industrielles.
Etude comparative de trois technologies d’échangeurs : plaques, faisceau tubulaire inox avec calandre verre, air-eau aérotherme.
Comparaison d’une circulation à co-courant et à contre-courant
Calcul de puissance thermique.
Calcul du coefficient d’échange.
Etude de l’influence des débits d’eau.
Alimentation électrique : 400 VAC – 50 Hz – 32 A
Type d’alimentation électrique : 3 phases + Neutre + Terre.
Alimentation en eau : réseau 20 L/min – 2 bars
Evacuation d’eau : au niveau du sol
Capacité d’eau : 100 L
