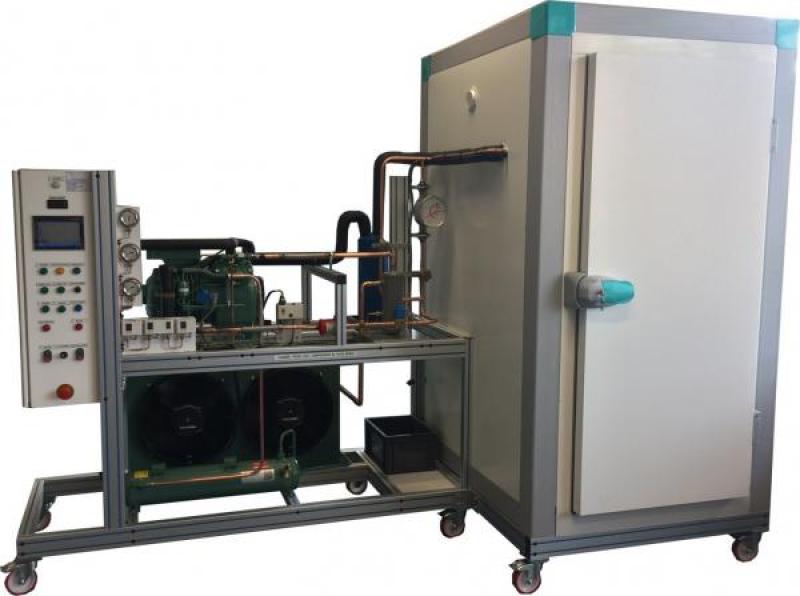

Le banc BIE100 permet l’étude d’un cycle frigorifique basse pression avec compresseur bi étagé.
Le système permet de visualiser les deux étages de compression et valider la différence de performance par rapport à un compresseur traditionnel. Les étudiants devront mettre en service le système et faire des relevés de températures avec différents modes de fonctionnement.
Ils devront analyser les données et comprendre quelle est l’influence des différents composants sur le système.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
- Identification des composants d’un système de réfrigération bi-étagée
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique, bi étagée
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Calcul des puissances frigorifiques au condenseur et évaporateurs.
- Rendement global de l’unité.
- Maintenance préventive et curative
- Etude du circuit d’huile
Applications pédagogiques*
– Identification des composants d’un système de réfrigération bi-étagée
– Mise en service et vérification du fonctionnement
– Etude du concept de base d’une installation frigorifique, bi étagée
– Etude du cycle thermodynamique sur diagramme enthalpique.
– Calcul des puissances frigorifiques au condenseur et évaporateurs.
– Rendement global de l’unité.
– Maintenance préventive et curative
– Etude du circuit d’huile
Alimentation électrique : 400Vac – 50 Hz – 25 A
Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
Dimensions: (LxlxH mm): 3830 x 1300 x 2500
Poids (Kg): 400
