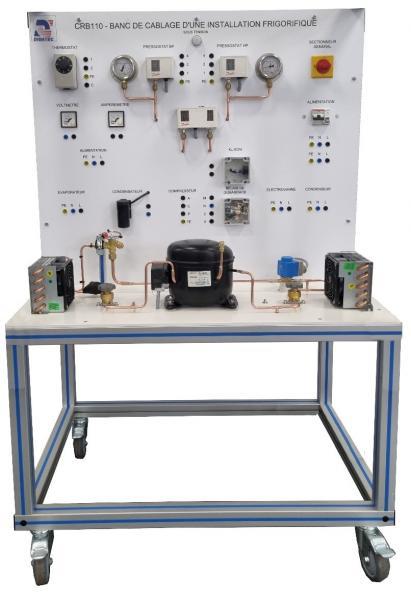

Les élèves devront dans un premier temps identifier les composants de l’installation puis faire le raccordement électrique et procéder à la mise en service.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
- Etude du mode de démarrage d’un compresseur à moteur électrique asynchrone monophasé.
- Etude des composants nécessaires à la mise en route d’un moteur.
- Câblage du circuit d’alimentation du moto-compresseur.
- Etude et câblage des pressostats et thermostat
- Câblage d’une installation frigorifique complète avec ventilateurs évaporateur et condenseur et électrovanne.
- Mise sous tension et essais.
- Réglage de pressostats
- Le circuit est sous pression et fonctionnel, le banc fonctionne sans fluide frigorigène.
Applications pédagogiques*
– Etude du mode de démarrage d’un compresseur à moteur électrique asynchrone monophasé.
– Etude des composants nécessaires à la mise en route d’un moteur.
– Câblage du circuit d’alimentation du moto-compresseur.
– Etude et câblage des pressostats et thermostat
– Câblage d’une installation frigorifique complète avec ventilateurs évaporateur et condenseur et électrovanne.
– Mise sous tension et essais.
– Réglage de pressostats
Le circuit est sous pression et fonctionnel, le banc fonctionne sans fluide frigorigène.
Alimentation électrique : 230 Vac – 50 Hz – 6 A
Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
Dimensions: (LxlxH mm): 1000 x 700 x 1550
Poids (Kg): 80
