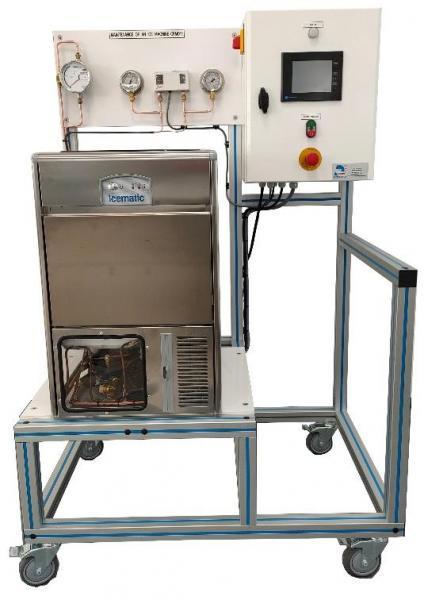

Le système de maintenance est basé sur une machine une machine à glaçons à palette. Il comprend un groupe frigorifique, d’un système de moulage et démoulage des glaçons, d’un bac de stockage et conservation des glaçons et de tous les accessoires et composants nécessaires au fonctionnement de la machine.
La paroi supérieure est transparente afin de visualiser le processus de fabrication et de démoulage des glaçons. Le banc est complètement instrumenté afin d’analyser le fonctionnement du système.
Un écran tactile permet la création de 7 pannes sur le système.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
- Identification et schématisation d’un système frigorifique machine à glaçon fonctionnant au R290
- Simulation de pannes sur circuit froid et électrique par écran tactile (7 pannes)
- Etude et calcul
- Puissance au compresseur
- Puissance au condenseur
- Puissance à l’évaporateur
- racé du cycle frigorifique
- Fonctionnement et maintenance d’une machine à glaçons
- Mécanique du moulage et démoulage des glaçons
- Fonctionnement d’un système frigorifique, mécanisme d’injection (pour démoulage)
- Mesure de puissance électrique, températures, pression et débit de fluide frigorigène
Applications pédagogiques*
-Identification et schématisation d’un système frigorifique machine à glaçon fonctionnant au R290
-Simulation de pannes sur circuit froid et électrique par écran tactile (7 pannes)
-Etude et calcul
-Puissance au compresseur
-Puissance au condenseur
-Puissance à l’évaporateur
-tracé du cycle frigorifique
-Fonctionnement et maintenance d’une machine à glaçons
-Mécanique du moulage et démoulage des glaçons
-Fonctionnement d’un système frigorifique, mécanisme d’injection (pour démoulage)
-Mesure de puissance électrique, températures, pression et débit de fluide frigorigène
Alimentation électrique : 230 Vac – 50 Hz – 10 A
Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
Alimentation en eau : 10 L/min – 2 bars (remplissage ponctuel)
Evacuation d’eau : au niveau du sol
Dimensions : (LxlxH mm): 1030 x 695 x 1580
Poids (Kg): 65
