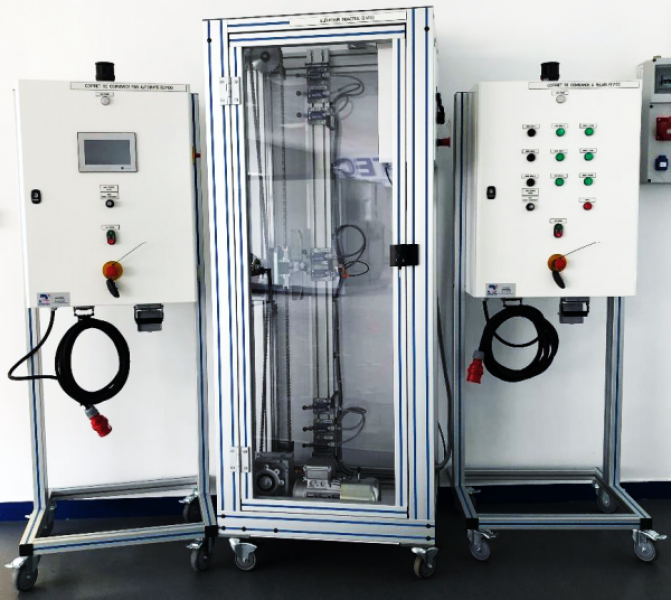

L’élévateur didactisé avec 2 postes de commande autonomes (à relais et automatisé) interchangeables par connecteur rapide, permet l’étude et la maintenance des armoires de manœuvre d’élévateur équipé de variateur de vitesse
Les programmes de référence intégrant les paramètres de réglage « usine » sont fournis afin de vous permettre, à tout instant, de réinitialiser la machine.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure porteuse en aluminium anodisée sur roues lui confère une très grande solidité ainsi qu’une grande souplesse d’intégration dans vos locaux.
La fabrication de cet équipement répond à la directive machine européenne
Pour l’étude spécifique du fonctionnement d’un parachute double sens, nous proposons le banc ASC044 qui permet d’utiliser sans risque de détérioration ce système de sécurité spécifique aux ascenseurs
- Etude & maintenance d’un élévateur à 3 niveaux (partie opérative) & de ses 2 différents types d’armoires industrielles de manœuvre interchangeables (automatisée ou à relais), disposant chacune de son propre variateur
- 2 Armoires autonomes permettant de disposer de 2 postes de travail indépendant
- Recherche de pannes électriques (boitier de dérivation avec bornes sectionnables sur la partie opérative, non accessible aux apprenants, permettant aux formateurs de simuler diverses pannes électriques)
- Lot de pièces de rechange fournis (capteur, voyant, contact, relais, interrupteur de position, etc…)
- Programmation d’un automate & d’un afficheur tactile couleur
- Etude et programmation d’un variateur de fréquence (phase d’accélération / décélération, gestion de vitesses multiples, limite de courant, etc…).
- Etude et réglage de capteurs de position, fin de course, de distance optoélectronique laser), optique à réflecteur
- Maintenance de système, réglage mécanique (limiteur de couple, tension de chaîne, glissière patins à billes, tendeur, etc…)
- Filières et niveaux concernés : Ascensoriste, Automatisme, maintenance industrielle, électrotechnique, du Bac pro au BTS
Applications pédagogiques*
– Etude & maintenance d’un élévateur à 3 niveaux (partie opérative) & de ses 2 différents types d’armoires industrielles de manœuvre interchangeables (automatisée ou à relais), disposant chacune de son propre variateur
– 2 Armoires autonomes permettant de disposer de 2 postes de travail indépendant
– Recherche de pannes électriques (boitier de dérivation avec bornes sectionnables sur la partie opérative, non accessible aux apprenants, permettant aux formateurs de simuler diverses pannes électriques)
– Lot de pièces de rechange fournis (capteur, voyant, contact, relais, interrupteur de position, etc…)
– Programmation d’un automate & d’un afficheur tactile couleur
– Etude et programmation d’un variateur de fréquence (phase d’accélération / décélération, gestion de vitesses multiples, limite de courant, etc…).
– Etude et réglage de capteurs de position, fin de course, de distance optoélectronique laser), optique à réflecteur
– Maintenance de système, réglage mécanique (limiteur de couple, tension de chaîne, glissière patins à billes, tendeur, etc…)
Filières et niveaux concernés : Ascensoriste, Automatisme, maintenance industrielle, électrotechnique, du Bac pro au BTS
Alimentation électrique : 400 Vac – 50 Hz – 16 A
Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
Poids (en kg) :
– 172 pour la partie élévateur
– 56 pour le coffret de commande à relais
– 56 pour le coffret de commande automatisé
Dimensions (L*l*h en mm) :
– 850x630x2000 pour la partie élévateur
– 690x610x1900 pour le coffret de commande à relais
– 690x610x1900 pour le coffret automatisé
