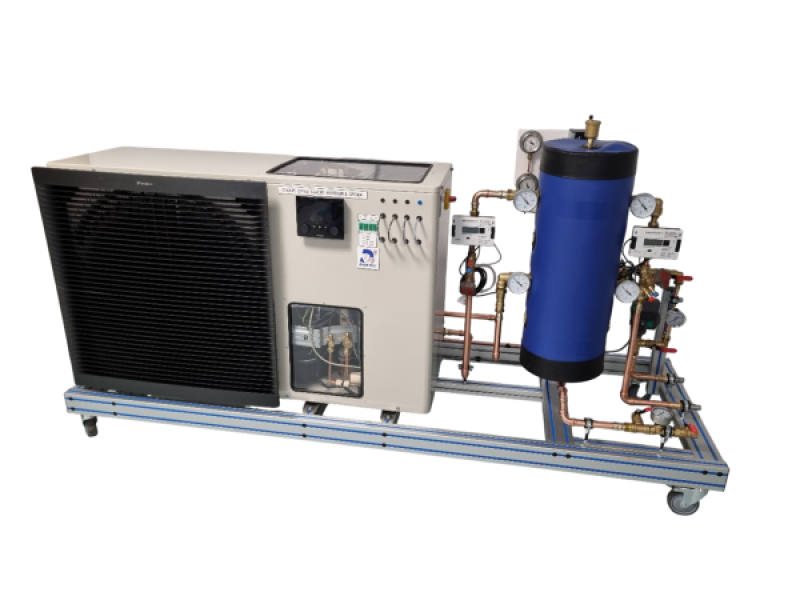

Le Banc GEG 106 permet l’étude d’un système de production d’eau glacée industriel. Il est composé d’un groupe à eau glacée réversible, d’un ballon tampon et de l’instrumentation nécessaire à l’étude complète du système.
Les élèves devront identifier les différents composants du système (fluide frigorigène et eau) puis le mettre en service. Ils pourront ensuite faire des relevés de mesure pour vérifier son bon fonctionnement et calculer les puissances mise en jeu
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
Cet équipement peut être utilisé seul ou associé aux autres équipements compatibles de notre gamme (voir dernière partie de ce document).
- Identification des composants d’un groupe de production d’eau glacée
- Mise en service et réglage
- Vérification du fonctionnement du système
- Etude du cycle thermodynamique du fluide frigorigène
- Evaluation des coefficients de performance – Bilans énergétiques aux échangeurs.
Applications pédagogiques*
– Identification des composants d’un groupe de production d’eau glacée
– Mise en service et réglage
– Vérification du fonctionnement du système
– Etude du cycle thermodynamique du fluide frigorigène
– Evaluation des coefficients de performance – Bilans énergétiques aux échangeurs.
Alimentation électrique : 400 Vac – 50 Hz – 16 A
Type d’alimentation électrique : 3phase(s) + Neutre + Terre.
Alimentation en eau : remplissage – 2 bars
Dimensions: (LxlxH mm): 2100 x 500 x 1700
Poids (Kg): 250
