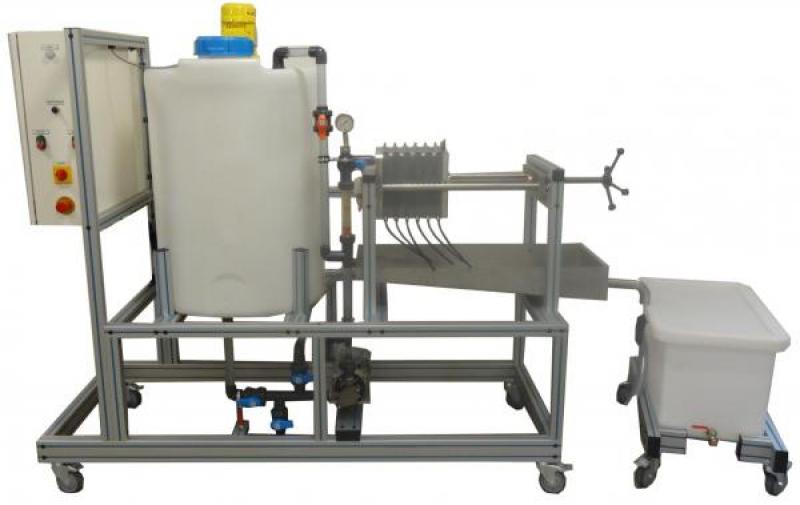

Le banc GPBF11 permet l’étude d’un filtre presse. Une pompe assure la circulation d’une eau brute préalablement préparée dans le filtre presse. Le filtre va retenir les impuretés et l’eau à la sortie sera claire. Le débit et la pression d’alimentation du filtre vont être ajustés manuellement pour visualiser les différents comportements du filtre.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Identification des composants d’une installation de filtre presse
- Mise en service et réglage
- Filtration et clarification
- Etude de la pression en fonction du temps à débit constant
- Etude du débit en fonction du temps à pression constante
- Recirculation de l’eau traitée pour l’amélioration de la filtration
- Étude de la résistance du support et du filtre
- Détermination du point de colmatage
- Faire circuler un fluide contenant des particules solides à travers un support (toile, feutre, membrane,…)
Applications pédagogiques*
– Identification des composants d’une installation de filtre presse
– Mise en service et réglage
– Filtration et clarification
– Etude de la pression en fonction du temps à débit constant
– Etude du débit en fonction du temps à pression constante
– Recirculation de l’eau traitée pour l’amélioration de la filtration
– Étude de la résistance du support et du filtre
– Détermination du point de colmatage
– Faire circuler un fluide contenant des particules solides à travers un support (toile, feutre, membrane,…)
Alimentation électrique : 230 Vac – 50 Hz – 10 A
Type d’alimentation électrique : 1phase(s) + Neutre + Terre.
Alimentation en eau : remplissage des cuves
Evacuation d’eau : au niveau du sol
Dimensions: (LxlxH mm): 2420 x 800 x 1740
Poids (Kg): 210
