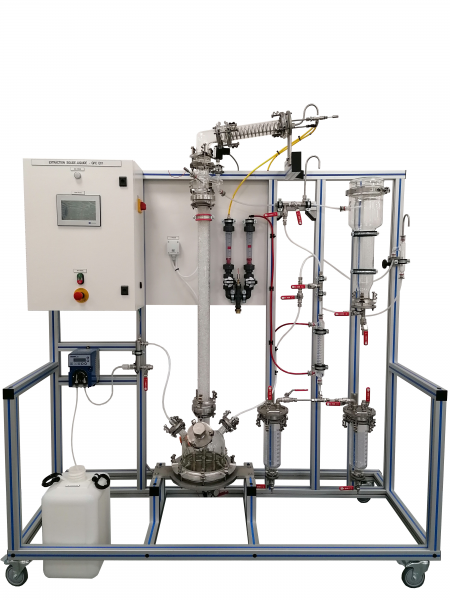

L’extraction solide – liquide est un procédé semi-continu, couplant une distillation avec une cartouche de type « soxhlet » contenant le produit solide imprégné d’un principe actif (soluté) à extraire par dissolution dans un solvant chaud.
La colonne de distillation génère des vapeurs de solvant qui sont condensées, ce solvant pur et chaud alimente la cartouche contenant le solide inerte et le soluté.
Lorsque la cartouche est pleine, la solution obtenue (solvant et soluté) se vide automatiquement par siphonage (lixiviation) puis retourne dans le bouilleur où le solvant est de nouveau porté à l’ébullition. La lixiviation peut également être opérée par passage continu du solvant ou par vidanges manuelles successives. Le solvant peut être également alimenté en une seule « passe » pour l’infusion puis l’extrait obtenu est soutiré manuellement.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues multidirectionnels lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux.
La fabrication de cet équipement répond à la directive machine européenne.
- Influence du type de solvant
- Influence du temps de séjour
- Etude du principe de fonctionnement
- Etude de l’hydrodynamique de la colonne
- Etude de la séparation d’une solution binaire ou complexe
- Bilan matière
- Calcul des coefficients d’échange de matière
- Bilans thermiques
- Détermination du nombre de plateaux théoriques (Mc CABE et THIELE, PONCHON et SAVARIT)
- Détermination du nombre d’unités de transfert
Applications pédagogiques*
– Influence du type de solvant
– Influence du temps de séjour
– Etude du principe de fonctionnement
– Etude de l’hydrodynamique de la colonne
– Etude de la séparation d’une solution binaire ou complexe
– Bilan matière
– Calcul des coefficients d’échange de matière
– Bilans thermiques
– Détermination du nombre de plateaux théoriques (Mc CABE et THIELE, PONCHON et SAVARIT)
– Détermination du nombre d’unités de transfert
Alimentation électrique : 230 VAC – 50 Hz – 20 A
Alimentation en eau : 15 L/min – 2 bars
Evacuation d’eau : au niveau du sol
Dimensions : (LxlxH mm) : 1850 x 800 x 2150
Poids (Kg) : 200
