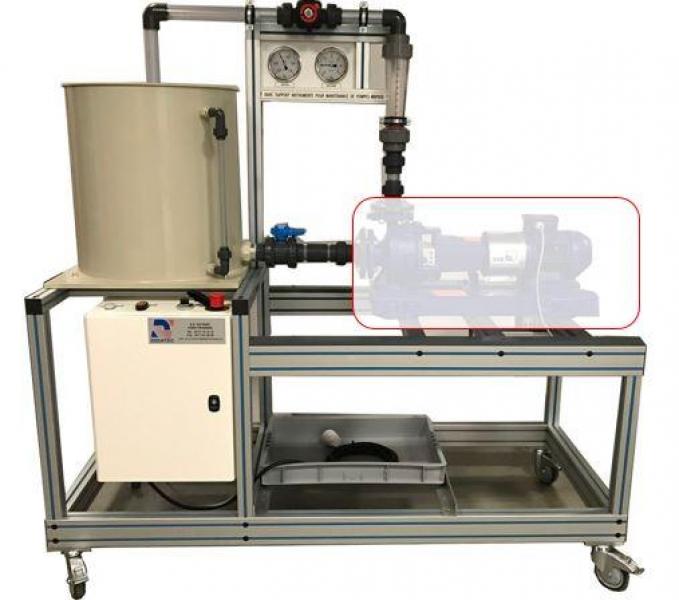

Banc Support Instrumente Pour Maintenance De Pompes Version 230vac Mono – MBP 050 SP
Réf. MBP 050 SP
Le banc MBP050 est une structure déclinée du banc de maintenance de pompes MBP101 permettant d’effectuer le pilotage électrique ainsi que la mise en charge hydraulique des groupes motopompes de la gamme MBP suivant:
Cette machine est équipée d’un pilotage par variateur via un potentiomètre multi-tour sur le pupitre de commande,un commutateur d’inversion de sens de rotation, un débitmètre à flotteur, une vanne à membrane au refoulement pour création de pertes de charge variables, de manomètres à l’aspiration et au refoulement, de robinets à boisseau sphérique à l’aspiration et à la vidange de la cuve muni d’un embout cannelé.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une grande robustesse & souplesse d’intégration dans vos locaux.
La fabrication de cet équipement répond à la directive machine européenne
Ce banc support nécessite d’être associé aux autres équipements compatibles de notre gamme MBP.
- Banc support pour la formation à l’analyse vibratoire via l’utilisation des équipements complémentaires références MBP011 & MBP013
- Banc support pour l’étude & la maintenance des différents groupes motopompes compatibles références MBP111, MBP121, MBP122 & MBP129.
- Relevé de mesures (pression à l’aspiration & au refoulement, débit) suivant une vitesse donnée et/ou l’utilisation d’une vanne à membrane au refoulement sur un circuit en charge. Inversion sens de rotation pompe via un commutateur
- Etude d’un variateur de fréquence
- Manutention de charge lourde
Applications pédagogiques*
– Banc support pour la formation à l’analyse vibratoire via l’utilisation des équipements complémentaires références MBP011 & MBP013
– Banc support pour l’étude & la maintenance des différents groupes motopompes compatibles références MBP111, MBP121, MBP122 & MBP129.
– Relevé de mesures (pression à l’aspiration & au refoulement, débit) suivant une vitesse donnée et/ou l’utilisation d’une vanne à membrane au refoulement sur un circuit en charge. Inversion sens de rotation pompe via un commutateur
– Etude d’un variateur de fréquence
– Manutention de charge lourde
Alimentation électrique : 230 Vac mono– 50 Hz – 16 A
Type d’alimentation électrique :phase + Neutre + Terre.
Capacité d’eau : 100 L
