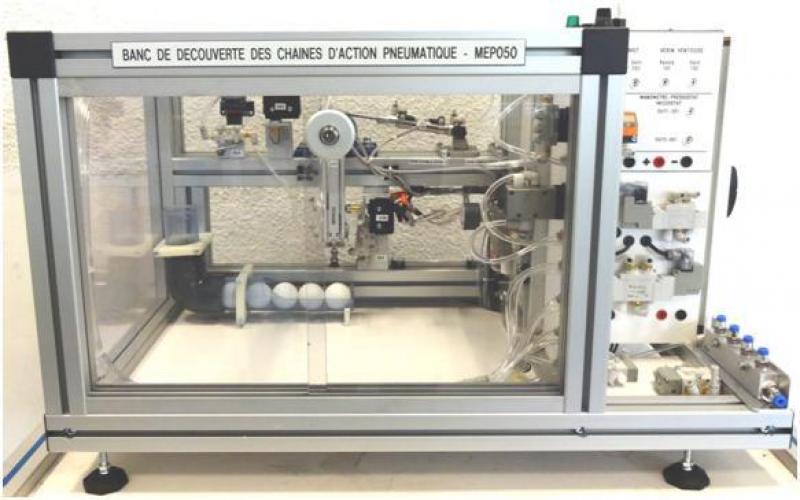

Le banc MEP 050 est un banc de paillasse destiné à l’étude des chaines d’actions électropneumatiques. Il permet de comprendre la structure type des chaines d’action : détecteurs, actionneurs, pré-actionneurs et commande.
La partie opérative du banc s’appuie sur un dispositif de préhension et de transfert de balle à l’aide de 3 actionneurs.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire (Structure en aluminium anodisé portable avec poignée de transport, cartérisation et alimentation pneumatique à clef, sectionneur cadenassable).
Il est constitué d’actionneurs, pré-actionneurs, commandes et détecteurs différents afin de découvrir des technologies variées utilisées dans les chaînes d’action :
Actionneurs : vérin iso simple effet + le même en double effet interchangeable, monté sur fixations articulées, vérin double effet compact à tige creuse associée à une ventouse et un venturi
Partie commande : boutons poussoirs, commutateurs électriques et pneumatiques
Pré-actionneurs : distributeurs 5/2 mono et bistable à commande électrique, distributeurs 3/2 mono et 5/2 bistable à commande pneumatique
Détections : détecteurs fin de course type ILS avec voyant intégré, capteurs électriques et pneumatiques mécaniques à galet, capteur de pression paramétrable, utilisable en pressostat ou vaccuostat
- Identification de composants
- Création de schéma avec réalisation du circuit (Tuyautage et raccordement via fiche banane)
- Mise en œuvre de circuits intégrant commande / préactionneurs / actionneurs / capteurs
- Visualisation des effets d’une commande électrique pneumatique ou mécanique
Applications pédagogiques*
– Identification de composants
– Création de schéma avec réalisation du circuit (Tuyautage et raccordement via fiche banane)
– Mise en œuvre de circuits intégrant commande / préactionneurs / actionneurs / capteurs
– Visualisation des effets d’une commande électrique pneumatique ou mécanique
Alimentation électrique : 230 Vac – 50 Hz – 4 A
Type d’alimentation électrique : phase + Neutre + Terre.
Alimentation en air comprimé : 6-8 bars (air sec /deshuilé)
