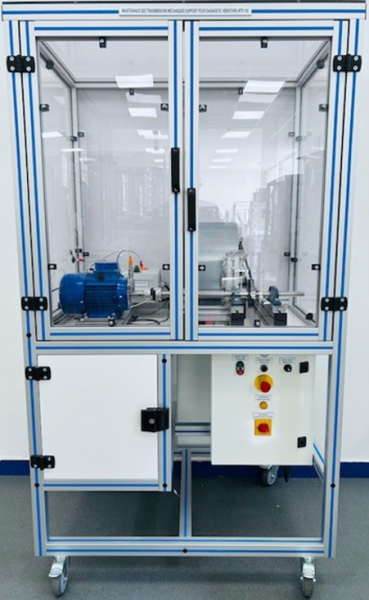

Banc Didactique Dedie A L Analyse Vibratoire Au Reglage Et A La Maintenance Des Systemes De Transmission Mecanique A Vitesse Variable – MTR 100
Réf. MTR 100
Le banc MTR100 est une représentation didactique des systèmes de ventilation couramment rencontrés dans l’industrie, notamment sur les fours : les températures élevées de ces installations peuvent nécessiter l’éloignement du moteur par rapport au ventilateur, la transmission du mouvement étant alors assurée par une courroie
Afin de préserver la durée de vie des roulements du moteur, un arbre intermédiaire monté sur des paliers à billes largement dimensionnés reprend les efforts radiaux générés par la tension de la courroie. Un accouplement élastique de type Oldham assure la liaison entre le moteur et cet arbre intermédiaire.
Le banc MTR100 permet de réaliser des opérations de réglage, d’alignement et de maintenance des transmissions par courroie et par accouplement. Il constitue également un excellent support pédagogique pour les activités d’analyse vibratoire, selon les options retenues ou les équipements de mesure déjà disponibles dans votre établissement.
La conception robuste de cet équipement le rend particulièrement adapté à une utilisation en milieu pédagogique. Sa structure en profilés d’aluminium anodisé montée sur roulettes, lui confère à la fois robustesse et mobilité, facilitant ainsi son intégration dans les ateliers et salles de formation.
La fabrication de cet équipement est conforme aux exigences de la Directive Machines européenne.
- • Diagnostic par analyse vibratoire grâce à la mise en œuvre rapide de différents types de défauts : Balourd sur l’arbre moteur ou le ventilateur, désalignement des poulies, du moteur ou de l’arbre de transmission intermédiaire, roulement de palier défectueux, pieds boiteux, tension de la courroie non conforme, etc… (nécessite un appareil de mesure vibratoire type MBP013 ou autre) • Alignement d’arbres, jeu de 50 cales d’épaisseur fourni (nécessite un appareil de lignage d’arbres type MBP020, MBP021 ou autre) • Réglage de la tension d’une courroie (nécessite un appareil de contrôle de tension type MTR101 ou autre) • Alignement des poulies (nécessite un appareil d’alignement de poulies type MTR102 ou autre) • Remplacement d’éléments mécaniques variés : courroie, patin à billes, galet tendeur, palier à chapeau, disque d’accouplement Oldham (pièces de rechange fournies) • Paramétrage d’un variateur de fréquence : saisie des caractéristiques de la plaque du moteur, réglages des rampes d’accélération & décélération, définition des vitesses mini et maxi, etc…• Dépannage électrique sur un système industriel intégrant notamment : relais de sécurité Préventa, module de contrôle de vitesse nulle, interrupteur de porte à verrouillage électromagnétique, capteur de sécurité magnétique, arrêt d’Urgence (ATU)
Applications pédagogiques*
• Diagnostic par analyse vibratoire grâce à la mise en œuvre rapide de différents types de défauts : Balourd sur l’arbre moteur ou le ventilateur, désalignement des poulies, du moteur ou de l’arbre de transmission intermédiaire, roulement de palier défectueux, pieds boiteux, tension de la courroie non conforme, etc… (nécessite un appareil de mesure vibratoire type MBP013 ou autre)
• Alignement d’arbres, jeu de 50 cales d’épaisseur fourni (nécessite un appareil de lignage d’arbres type MBP020, MBP021 ou autre)
• Réglage de la tension d’une courroie (nécessite un appareil de contrôle de tension type MTR101 ou autre)
• Alignement des poulies (nécessite un appareil d’alignement de poulies type MTR102 ou autre)
• Remplacement d’éléments mécaniques variés : courroie, patin à billes, galet tendeur, palier à chapeau, disque d’accouplement Oldham (pièces de rechange fournies)
• Paramétrage d’un variateur de fréquence : saisie des caractéristiques de la plaque du moteur, réglages des rampes d’accélération & décélération, définition des vitesses mini et maxi, etc…• Dépannage électrique sur un système industriel intégrant notamment : relais de sécurité Préventa, module de contrôle de vitesse nulle, interrupteur de porte à verrouillage électromagnétique, capteur de sécurité magnétique, arrêt d’Urgence (ATU)
