Organes Deprimogenes
Demonstration Du Theoreme De Bernoulli Venturi – PBV 011
Réf. PBV 011

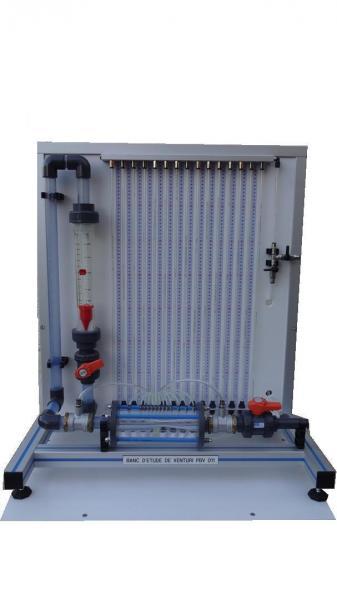

Le banc PBV011 permet l’étude d’un organe déprimogène comme un venturi. Les différents composants du banc permettent de mesurer des débits à partir de l’application du théorème de Bernoulli.
Pour cela de l’eau circule dans le venturi qui est équipé de différentes prises de pression reparties sur toute sa longueur et raccordé à un multi-manomètre à colonne d’eau graduée sur un tableau.
Le banc est équipé d’un débitmètre de précision qui permet d’étudier la relation entre le débit et les pertes de charge sur le venturi. La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur pieds réglable en hauteur lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Tracé des courbes de pertes de charge en fonction du débit
- Mesure directe de la distribution de la pression statique le long d’un tube Venturi
- Détermination du coefficient de débit caractéristique d’un venturi
- Etude de la loi de Bernoulli
- Comparaison de résultats avec des valeurs théoriques
Applications pédagogiques*
– Tracé des courbes de pertes de charge en fonction du débit
– Mesure directe de la distribution de la pression statique le long d’un tube Venturi
– Détermination du coefficient de débit caractéristique d’un venturi
– Etude de la loi de Bernoulli
– Comparaison de résultats avec des valeurs théoriques
