Banc Autonome D Etude De La Regulation De Debit – RCD 200
Réf. RCD 200

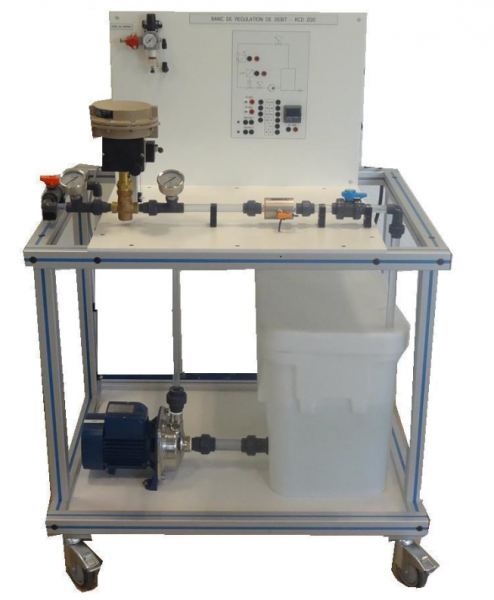

Le banc RCD 200 permet l’étude de la régulation de débit d’eau. Une pompe assure l’alimentation en eau dans un réservoir d’essai transparent. Un débitmètre à flotteur et un autre à transmission magnétique mesure le débit d’eau traversé. Un régulateur numérique PID reçoit l’information de débit et doit ajuster l’ouverture de la vanne de régulation pneumatique pour atteindre le point de consigne.
L’unité est livrée complète, instrumentée avec documentation technique et pédagogique en français ainsi que l’ensemble des accessoires nécessaire au bon fonctionnement (Inclus le logiciel de supervision)
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Etude d’une boucle de régulation de débit
- Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
- Configuration du régulateur par interface
- Paramètres de régulation PID
- La visualisation de différents signaux par logiciel (consigne, mesure)
- Courbes caractéristiques
- Câblage de la boucle de régulation sur synoptique
Applications pédagogiques*
– Etude d’une boucle de régulation de débit
– Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
– Configuration du régulateur par interface
– Paramètres de régulation PID
– La visualisation de différents signaux par logiciel (consigne, mesure)
– Courbes caractéristiques
– Câblage de la boucle de régulation sur synoptique
