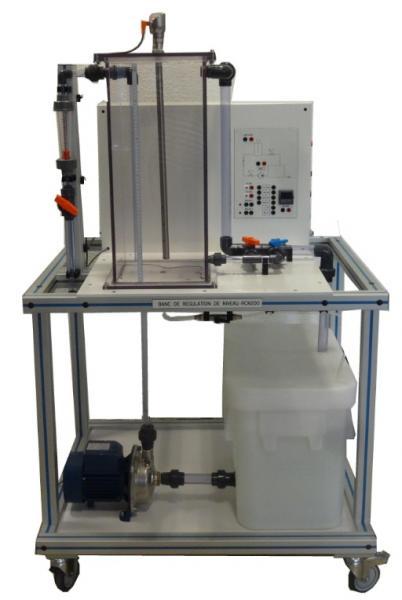

Banc Autonome D Etude De La Regulation De Niveau – RCN 200
Réf. RCN 200
Le banc RCN 200 permet l’étude de la régulation de niveau. Une pompe assure l’alimentation en eau dans un réservoir d’essai transparent. Un capteur capacitif mesure le niveau d’eau dans le réservoir. Un régulateur numérique PID reçoit l’information de niveau et doit ajuster la vitesse de la pompe pilotée par le variateur pour atteindre le point de consigne.
L’unité est livrée complète, instrumentée avec documentation technique et pédagogique en français ainsi que l’ensemble des accessoires nécessaire au bon fonctionnement (Inclus le logiciel de supervision)
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
- Etude d’une boucle de régulation de niveau
- Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
- Configuration du régulateur par interface
- Régulation PID ou auto adaptative
- La visualisation de différents signaux par logiciel
- Courbes caractéristiques (niveau, ouverture vanne)
Applications pédagogiques*
– Etude d’une boucle de régulation de niveau
– Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
– Configuration du régulateur par interface
– Régulation PID ou auto adaptative
– La visualisation de différents signaux par logiciel
– Courbes caractéristiques (niveau, ouverture vanne)
Electricité : 230 VAC mono – 50 Hz – 1,5kW
Alimentation en eau : 15L/min -3 bars (cuve 75 L)
