Electrotechnique

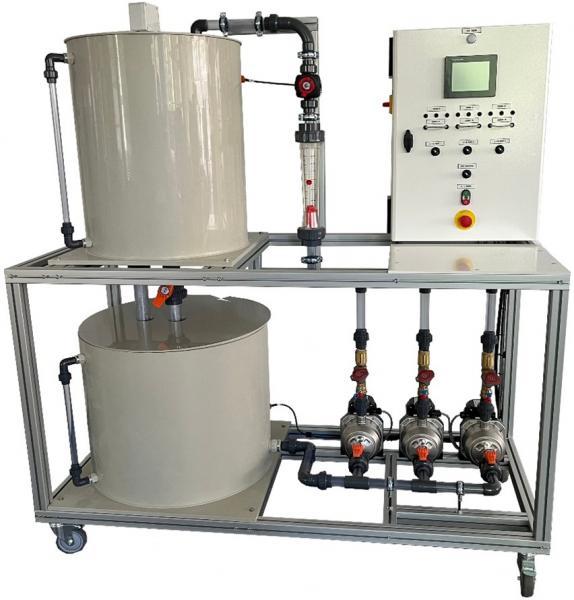

Station De Pompage Automatisee – SDP 050
Réf. SDP 050
– Etude du concept d’une station de relevage
– Mesure des paramètres de niveau
– Rotation des pompes, gestion de la maintenance
– Régulation type PID sur variateur de fréquence ou TOR
– Programmation sur API
- L’équipement est livré complet, instrumenté avec manuel technique et travaux pratiques
- Le système comprend un réservoir et trois groupes de reprise chargés d’alimenter le réservoir de distribution (château d’eau)
- La consommation est ajustée par une vanne de débit de fuite s’écoulant dans le réservoir inférieur
- Le cycle est géré par un automate programmable industriel
Applications pédagogiques*
– L’équipement est livré complet, instrumenté avec manuel technique et travaux pratiques
– Le système comprend un réservoir et trois groupes de reprise chargés d’alimenter le réservoir de distribution (château d’eau)
– La consommation est ajustée par une vanne de débit de fuite s’écoulant dans le réservoir inférieur
– Le cycle est géré par un automate programmable industriel
Alimentation électrique : 400 VAC – 50 Hz – 32 A
Type d’alimentation électrique : 3 phases +neutre + terre
Alimentation en eau : 15 L/min – 3 bars (remplissage)
Evacuation d’eau : au niveau du sol
Dimensions (L*l*h en mm) : 1690* 750* 1930
Poids (Kg) : 170
