Systemes Pluritechnologiques

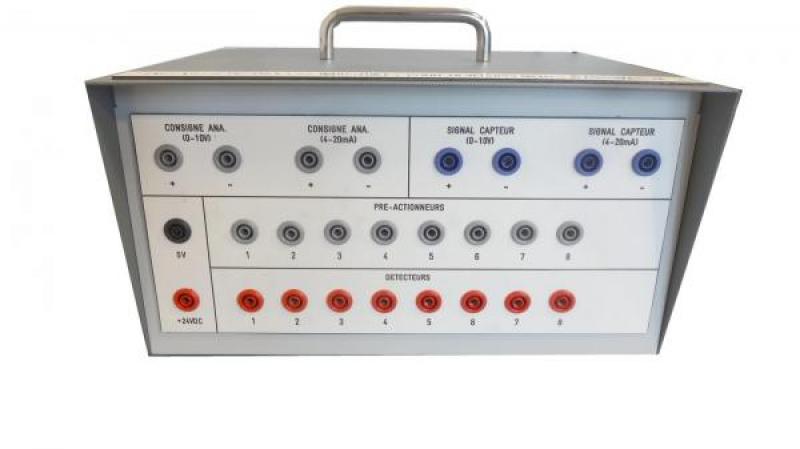

Simulateur De Process Industriels Pour Developpements D Automatismes – SIM 010
Réf. SIM 010
Le simulateur de process industriels pour développement d’automatismes SIM010 est utilisable en association avec le poste d’automatisme AUT050.
Couplé à ce dernier, le simulateur SIM010 interagit avec l’automate du poste AUT050 afin de simuler le comportement d’un process réel (d’une partie opérative).
Le simulateur reçoit les états TOR* (*=tout ou rien) et analogiques en provenance des sorties de l’automate, les traite, et retourne aux entrées de l’automate du poste AUT050 les informations d’état de la partie opérative simulée (TOR et analogiques)
Le SIM010 est par exemple capable de simuler la réponse d’un process régulé en niveau ou en débit. Dans ce cas, la régulation PID est gérée dans l’automate du poste AUT050, et le SIM010 simule la réponse temporelle du système régulé.
Le SIM010 permet par exemple également de simuler le comportement d’un système discret / séquentiel.
- Simulation de process simples et séquentiels (remplissage de cuves à 1 pompe, à 3 pompes, regroupement de pièces avec comptage, filtration…)
- Simulation de process de régulation (régulation de débit, régulation de niveau, …)
Applications pédagogiques*
– Simulation de process simples et séquentiels (remplissage de cuves à 1 pompe, à 3 pompes, regroupement de pièces avec comptage, filtration…)
– Simulation de process de régulation (régulation de débit, régulation de niveau, …)
Alimentation électrique : 24VDC (depuis le poste AUT050)
