Regulation

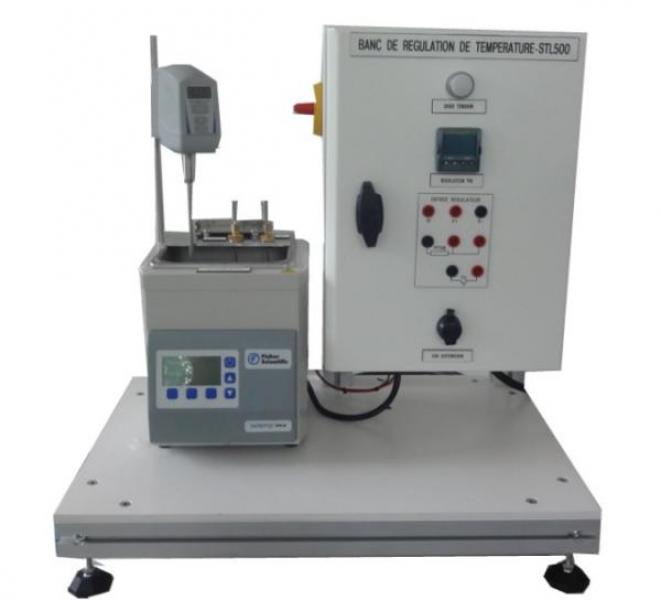

Banc De Regulation De Temperature – STL 500
Réf. STL 500
Le banc STL500 permet l’étude de la régulation de température. Deux capteurs de température un thermocouple de type T ou une sonde Pt 100 3 fils mesure la température de l’eau dans le réservoir. Un régulateur numérique PID reçoit l’information de température et doit ajuster la puissance de chauffe de la résistance immergé dans le réservoir pour atteindre le point de consigne. Le banc permet également de câbler la boucle de régulation à l’aide de douilles doubles puits en Ø = 4 mm. L’unité est livrée complète, instrumentée avec documentation technique et pédagogique en français ainsi que l’ensemble des accessoires nécessaire au bon fonctionnement (inclus le logiciel de supervision).
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur pieds lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
- Etude d’une boucle de régulation de température
- Identification des éléments : Capteurs, Régulateur, Actionneur
- Configuration du régulateur par interface
- Régulation PID ou Tout Ou Rien
- Visualisation des différents signaux (par logiciel, consigne, mesure)
- Tracé de courbe en temps réel
- Optimisation des paramètres PID d’une boucle de régulation
- Réaction face à la perturbation
Applications pédagogiques*
– Etude d’une boucle de régulation de température
– Identification des éléments : Capteurs, Régulateur, Actionneur
– Configuration du régulateur par interface
– Régulation PID ou Tout Ou Rien
– Visualisation des différents signaux (par logiciel, consigne, mesure)
– Tracé de courbe en temps réel
– Optimisation des paramètres PID d’une boucle de régulation
– Réaction face à la perturbation
Electricité : 230 VAC mono – 50 Hz – 16 A
Alimentation en eau, remplissage : 2 L
