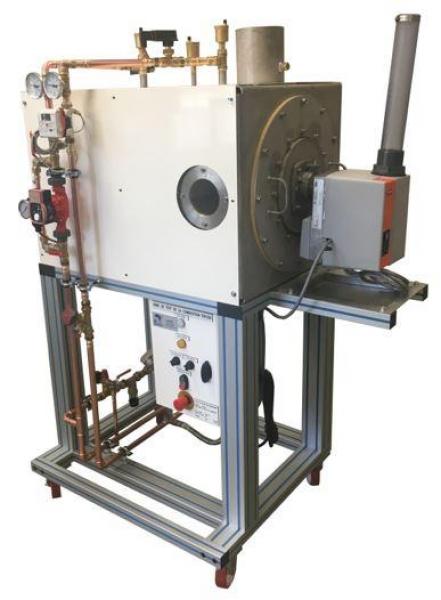

Le banc TBF059 permet l’étude de la combustion d’une installation de chauffage avec brûleur fioul et régulation par thermostat.
Les élèves devront identifier les éléments qui composent l’installation de chauffage ainsi qu’en expliquer le rôle, effectuer la mise en service du système, paramétrer les appareils de régulation, effectuer le réglage de la combustion et le bilan thermique de l’installation.
La chaudière de l’installation TBF059 possède deux hublots permettent de visualiser la flamme du bruleur. L’apprenant pourra ainsi voir concrètement les effets d’un mauvais réglage sur la flamme.
L’instrumentation présente sur l’installation (réseau hydraulique, carburant, comburant) permet de réaliser des bilans complets de combustion et d’efficacité.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne. Cet équipement peut être utilisé seul ou associé aux autres équipements compatibles de notre gamme (voir dernière partie de ce document).
- Identification des composants d’un circuit de chauffage classique
- Tracer de schémas électriques et hydrauliques.
- Mise en service, et vérification du fonctionnement
- Visualisation de la flamme du bruleur et de l’influence des réglages (air et fioul) sur l’aspect de la flamme
- Mesure des paramètres de fonctionnement (température, débit, pression)
- Analyse et réglage de la combustion (nécessite l’option analyseur de combustion).
- Calcul des bilans, rendement et puissance.
Applications pédagogiques*
– Identification des composants d’un circuit de chauffage classique
– Tracer de schémas électriques et hydrauliques.
– Mise en service, et vérification du fonctionnement
– Visualisation de la flamme du bruleur et de l’influence des réglages (air et fioul) sur l’aspect de la flamme
– Mesure des paramètres de fonctionnement (température, débit, pression)
– Analyse et réglage de la combustion (nécessite l’option analyseur de combustion).
– Calcul des bilans, rendement et puissance.
Alimentation électrique : 230 Vac – 50 Hz – 10 A
Evacuation des Fumées : Diamètre 153 mm
Alimentation en Combustible : fioul
