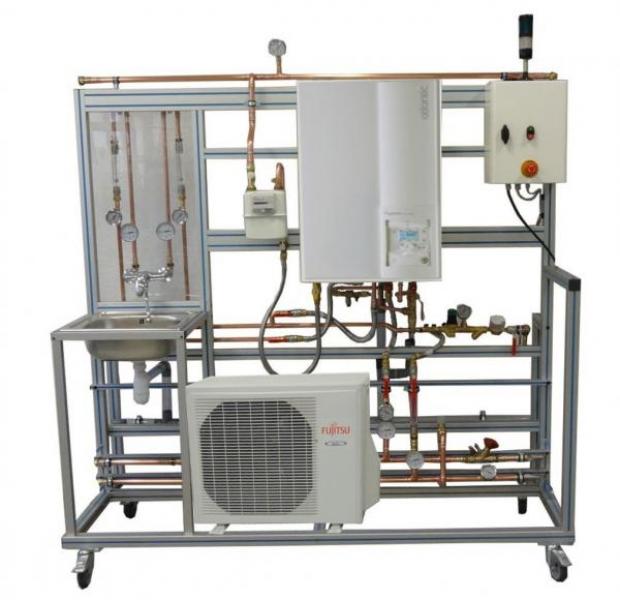

Le banc TCF106 permet l’étude d’une chaudière murale hybride. L’installation comprend un départ de chauffage et une production ECS qui est utilisée sur un évier situé à côté de la chaudière.
Le circuit hydraulique comprend tous les composants classiques d’un circuit de chauffage domestique.
Les étudiants commenceront par identifier les composants du circuit et tracer le schéma hydraulique. Ils procèderont ensuite à la mise en service et le réglage du système et finiront pas analyser le fonctionnement en relevant les paramètres (température, débit, pression).
La dissipation peut être réalisée par les différents bancs optionnels.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne
Cet équipement peut être utilisé seul ou associé aux autres équipements compatibles de notre gamme (voir dernière partie de ce document).
- Identification des composants d’une installation de chaudière murale hybride
- Mise en service d’une chaudière hybride
- Réglage d’une chaudière murale (combustion, régulation, rendement..-nécessite l’analyseur de combustion optionnel, réglage de la pompe à chaleur et des phases de fonctionnement)
- Maintenance d’une chaudière murale hybride (maintenance gaz et maintenance d’une PAC)
- Etude thermique d’une installation de chaudière murale (bilans, production de chauffage, production ECS)
- Etude hydraulique d’une installation ECS (loi des mélanges, débits, températures, pressions…)
Applications pédagogiques*
– Identification des composants d’une installation de chaudière murale hybride
– Mise en service d’une chaudière hybride
– Réglage d’une chaudière murale (combustion, régulation, rendement..-nécessite l’analyseur de combustion optionnel, réglage de la pompe à chaleur et des phases de fonctionnement)
– Maintenance d’une chaudière murale hybride (maintenance gaz et maintenance d’une PAC)
– Etude thermique d’une installation de chaudière murale (bilans, production de chauffage, production ECS)
– Etude hydraulique d’une installation ECS (loi des mélanges, débits, températures, pressions…)
Alimentation électrique : 230 Vac – 50 Hz – 16 A
Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
Alimentation en eau : 10 L/min – 2 bars
Evacuation d’eau : au niveau du sol
Evacuation des Fumées : ventouse diamètre 60/100mm
Alimentation en Combustible : Gaz naturel 23mbars (butane ou propane possible sur demande)
Dimensions: (LxlxH mm): 2000 x 740 x 1950
Poids (Kg): 210
