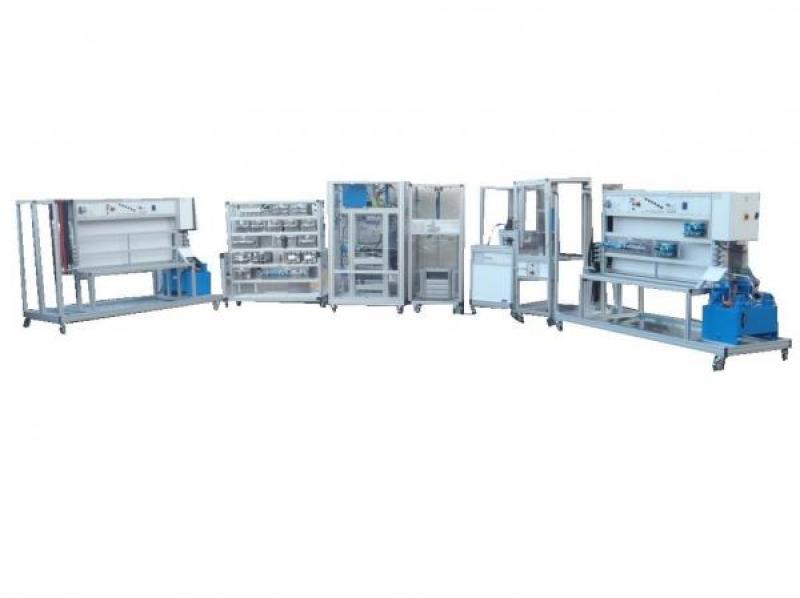

ü D’un banc simple ou double face équipé d’un bac de rétention intégrant de nombreuses fonctions de service telles que le pilotage de centrale(s) hydraulique(s) associée(s), gestion de la sécurité, distribution des commandes électriques manuelle à l’aide de boutons poussoirs & commutateurs ou automatique de l’énergie hydraulique sous forme de cycles automatisés en sélectionnant des programmes dans l(es) API fourni(s), logiciel et cordon de raccordement à un PC. Un afficheur LCD assure la fonction d’IHM permettant d’observer/paramétrer les grandeurs mesurées & sélectionner les nombreux programmes disponibles avec leurs schémas de câblages
ü De Centrale(s) destinée(s) à fournir la puissance hydraulique au banc associé. Elle(s) intègre(nt) les sécurités nécessaires à leur protection et à la sécurité des utilisateurs.
ü De fonctions hydrauliques élémentaires montées sur supports modulaires prêts à l’emploi, dit Modules, à associer entre eux via des flexibles à coupleurs auto obturants 3/8’’ anti-goutte et des cordons électriques 4mm double puit (distributeurs régulateurs, accumulateurs, actionneurs…)
ü De magasins intégrés au banc ou complémentaires destinés au rangement des modules
ü De parties opératives pour utiliser des actionneurs dans un contexte rappelant celui de machines industrielles ou mobiles, permettant de mettre en évidence par l’observation et la mesure, la relation directe existant entre le contexte d’usage et le comportement de l’actionneur et de son circuit de commande, réalisé par association de fonctions
ü D’accessoires de mesure de pressions et débit, à lecture directe ou sortie électronique pour l’exploitation de mesures
La fabrication de cet équipement répond à la Directive Machine Européenne
- UAH00A : DECOUVERTE TOR 1 POSTE DE TRAVAIL
- UAH00B : APPROFONDISSEMENT TOR 1 POSTE DE TRAVAIL
- UAH00C : APPROFONDISSEMENT TOR 2 POSTES DE TRAVAIL
Applications pédagogiques*
Etude et caractérisation des fonctions élémentaires en Tout Ou Rien :
– De gestion de débit : limitation, régulation – De gestion de pression : limitation, régulation, séquences, équilibrage, retenue, accumulation – De distribution et de sélection de circuit : clapets, valves, vannes, distributeurs, CETOP ou cartouches – Des actionneurs : vérin et moteurs, charges réelles fixes ou variables – De circuits constitués de combinaisons de fonctions hydrauliques élémentaires – Diagnostic et recherche de pannes – Maintenance préventive et entretien – Sécurité et précautions d’usage associées à l’utilisation de l’énergie hydraulique – Modules disponibles à l’unité ou 3 packs évolutifs proposés : UAH00A : DECOUVERTE TOR 1 POSTE DE TRAVAIL UAH00B : APPROFONDISSEMENT TOR 1 POSTE DE TRAVAIL UAH00C : APPROFONDISSEMENT TOR 2 POSTES DE TRAVAIL
Alimentation électrique : 400 Vac – 50 Hz – 25 A
Type d’alimentation électrique : 3 phases + Neutre + Terre.
Dimensionsdes bancs: (LxlxH mm): 980 x 2370 x 1900
Poids (Kg): autour de 450 suivant le nombre de modules
Dimensionsdes centrales: (LxlxH mm): 900 x 600 x 1000
Poids (Kg): autour de 150 à vide (huile fournie)
Dimensionsdes parties opératives: (LxlxH mm): entre 800 & 1000 x 800 x 1950
Poids (Kg): entre 200 & 300 suivant la partie opérative
