BCI 010 – Banc pour l'etude du transport sédimentaire

Mécanique des fluides Écoulement en canal ouvert

BCI 010Banc pour l'etude du transport sédimentaire

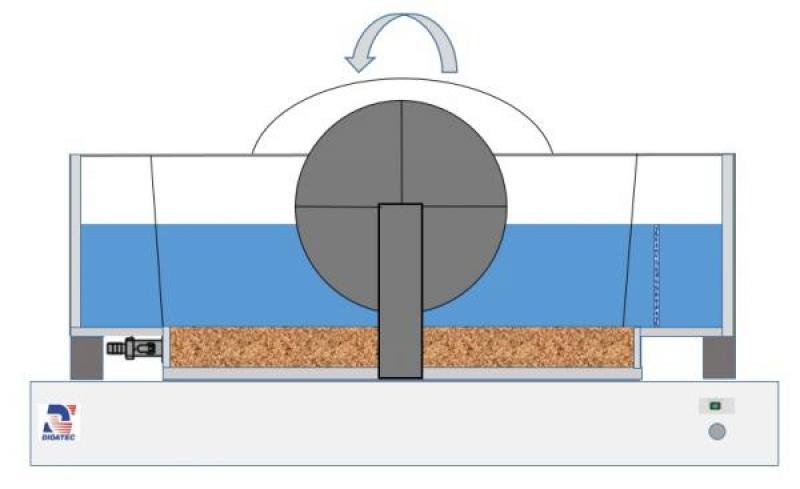

Le banc BCI 010 permet l’étude du transport sédimentaire. Il démontre avec du sable les phénomènes importants du transport par charriage dans la zone proche du lit. Il comprend une section d'essai transparente qui permet d'observer la formation de rides dans le lit de rivière.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Observation
  • Influence de la vitesse d’écoulement sur le transport par charriage
  • Formation de rides et de dunes sur le lit de rivière
  • Marque d’obstacle fluviale de piles de pont
  • Ecoulement secondaires dans les courbures de canal
  • Influence de la taille et la densité des sédiments sur le transport des sédiments
Applications pédagogiques
  • Observation
  • Influence de la vitesse d’écoulement sur le transport par charriage
  • Formation de rides et de dunes sur le lit de rivière
  • Marque d’obstacle fluviale de piles de pont
  • Ecoulement secondaires dans les courbures de canal
  • Influence de la taille et la densité des sédiments sur le transport des sédiments
Descriptif technique

Canal d’écoulement

Canal transparent, circulaire, ovale

Dimension (l x h) : 50…72 x 150

Section d’essai

Renfoncement transparent pour l’accueil des sédiments de 50 mm

Mise en place d’une pile de pont

Dimension (L x l x h) : 660 x 50 x 200

Redresseur d’écoulement

Permettant un écoulement faiblement turbulent à l’arrivée de la section d’essai

Utilités et dimensions
  • Alimentation électrique : 230 VAC – 50 Hz – 20 A
  • Type d’alimentation électrique : 1 phase + Neutre + Terre.
  • Alimentation en eau : 15 L/min – 3 bar (remplissage canal)
