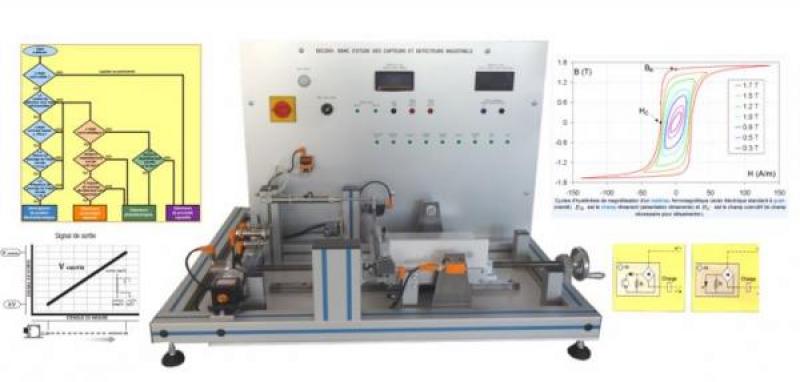

BEC 200Banc d'etude des détecteurs industriels de position

• Caractérisation des compatibilités technologie de détection / matière à détecter
• Détermination et quantification des effets d’hystérésis des capteurs
• Détermination de la zone d’action d’un capteur
• Différences entre détection discrète (TOR) ou continues (analogiques)
• Capteurs optique direct, optique réflex, barrage laser, inductif, capacitif, ILS, codeur incrémental, capteur potentiométrique
• Pressostat / Vacuostat : réglage des seuils de déclenchement, sorties TOR, etc…
• Paramétrage d’un afficheur en fonction des caractéristiques du signal fourni par le capteur (réglage de l’échelle à l’aide d’un voltmètre et de mesure physique, calcul du coef directeur, etc…

• Châssis en aluminium anodisé sur 4 pieds amortisseurs
• Coffret faisant office de pupitre machine
• Voyants d’état des 2 pistes A et B du codeur + douilles double puit de recopie des signaux électriques associés pour mesure par voltmètre.
• Douilles de mesure de la tension analogique de sortie du capteur potentiométrique
• Voyants d’état des différents détecteurs + commutateur M/A général
• Capteur mécanique à galet, détecteurs barrage laser et optique reflex polarisé
• Manivelle de déplacement du chariot
• Chariot monté sur patins à billes avec 1 support frontal et 1 support latéral pour intégration des plaques de # matériaux. Il est entrainé en translation avec précision par un système vis sans fin / manivelle
• Capteur potentiométrique à câble – course maxi 635mm- entrainé par le déplacement du chariot
• Codeur incrémental résolution 1 point par Degré- monté sur axe de vis d’entrainement du chariot
• Ensemble de Détecteurs capacitif, ILS (monté sur vérin), optique à détection directe et inductif
• Afficheur numérique de la position donnée par le capteur potentiométrique
• Afficheur numérique de la position donnée par le codeur incrémental avec touche de remise à zéro
• Pressostat / Vacuostat / Manomètre configurable relié aux orifices du vérin pour activité de paramétrage

Set de plaques de différentes matières et aussi pour déterminer la précision des faisceaux de certains capteurs utilisés en barrage.

• Alimentation électrique : 230 Vac – 50 Hz – 2A
• Type d’alimentation électrique : 1 phase + Neutre + Terre.
