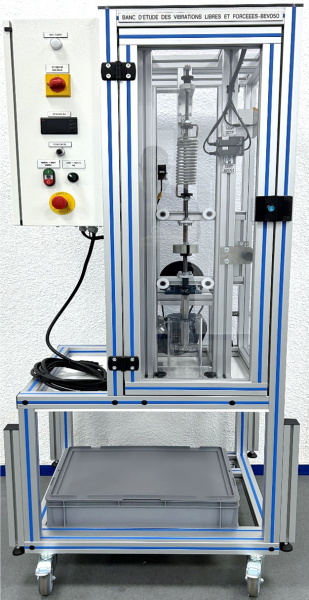

BEV 050Banc d'étude des vibrations libres et forcées

• Etude d’un système simple masse/ressort
• Etude d’un système masse/ressort/amortisseur
• Détermination du facteur d’amortissement
• Etude de vibrations libres et forcées
• Détermination expérimentale de la raideur d’un ressort
• Détermination expérimentale de la masse embarquée
• Détermination du mode propre
• Visualisation des résonnances mécaniques

Coffret électrique faisant office de pupitre de commande
Amortisseur réglable et son pot volume maxi autour de 1.8L, à remplir suivant le type d’essais pratiqués pour éviter des projections éventuelles quand le ressort atteint son amplitude maximum (raideur ressort, fréquence d’excitation, nombre de masses embarquées, etc…)
Zone de stockage du matériel non utilisé
4 Pieds télescopiques à descendre contre le sol pour une parfaite stabilité
Capteur de sécurité magnétique sur la porte
Petit chariot supérieur (Excitation) pour les essais en vibrations forcées
Afficheurs des Capteurs laser de position du chariot support de masses et dessous de position du petit chariot d’excitation (de -2.5mm à +2.5mm, avec tolérance de +/-0.2mm à la fabrication) pour les essais en vibrations forcées
Emplacement du ressort à caractériser
Chariot support masses pouvant accueillir jusqu’à 5 masses de 1KG
Doigt d’indexage ‘5 positions’ du chariot support de masses

• Alimentation électrique : 230 Vac – 50 Hz – 5 A
• Type d’alimentation électrique : 1 phase(s)+Neutre+Terre.
• Dimensions: (LxlxH mm): 840 x 650 x 1860
• Poids (Kg): 100
