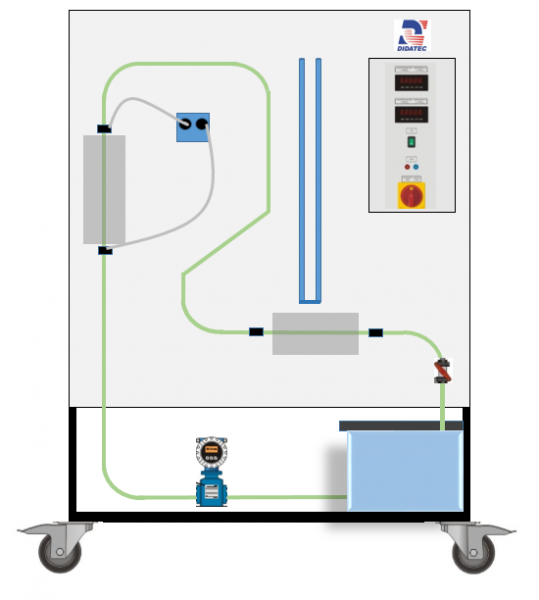

BMD 150Banc d'etude des méthodes et des conditions de mesures de débits

• Etude de différents débitmètres et leur principe de fonctionnement
• Comparaison des différents débitmètres
• Calibration des différents débitmètres
• Influence de la position des débitmètres dans le circuit hydraulique
• Enregistrement et comparaison des courbes de pertes de charge
• Plusieurs débitmètres sont proposés

• Capteur de pression différentielle

Echelle : 0 – 2 bars

• Section de mesure vertical

x2 prise de mesure

• Section de mesure horizontal

x2 prise de mesure

• Capteur de debit électromagnétique
• Réservoir d’eau avec pompe

Cuve : 55 L

Pompe

Débit : 225 L/min

Hmt : 11 m

• Vanne pour ajuster le débit
• Coffret électrique

Source de tension : 24 VDC et courant : 2,0 A pour alimenter les débitmètres avec l’alimentation auxiliaire

• Manomètre à double tube

Echelle : 0 – 700 mm

Inclus avec le banc :

1 Rotamètre

1 Venturi transparent

1 débitmètre à turbine axial

1 jeu de tuyau

1 jeu de câble

• Alimentation électrique : 230 VAC – 50 Hz – 20 A
• Type d’alimentation électrique : 1 phase + Neutre + Terre.
• Alimentation en eau : 15 L/min – 3 bar (remplissage cuve)
