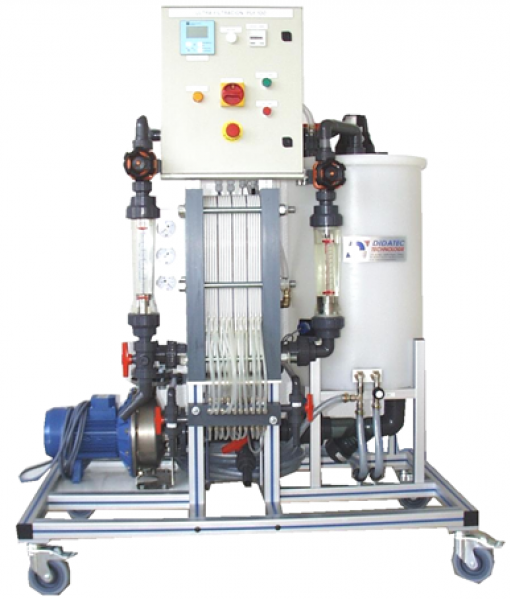

GPB UF1Pilote d’ultrafiltration

• Etude du procédé d’ultrafiltration
• Détermination des différentes phases de l’ultrafiltration
• Détermination du taux de rétention de la membrane
• Influence du débit d’alimentation
• Bilan matière
• Etude de la perméabilité de la membrane

Pompe centrifuge
– Corps en acier inoxydable
– Qmax = 21m3/h
– HMT = 20 mCE

Bac d’alimentation
– Matériau : Polyéthylène haute densité
– Volume 100 L
– un échangeur de chaleur
– une sonde pH
– une sonde de température
– un capteur de niveau bas

Débitmètres PVC à flotteur
– deux débitmètres 1,6 à 16 m3/h
– un débitmètre de 30 à 300 L/h

Manomètres
– 3 manomètres de type BOURDON
– Echelle : (-1 +0,6 bar) ; (0 +2,5 bars)

Membrane d’ultrafiltration
– S = 0,11 m² / plaque
– 20 plaques

• Alimentation électrique : 230 VAC – 50 Hz – 20 A
• Type d’alimentation électrique : 1 phase + Neutre + Terre
• Capacité d’eau : 100 L
• Dimensions: (LxlxH mm): 1100 x 800 x 1500
• Poids (Kg): 150
