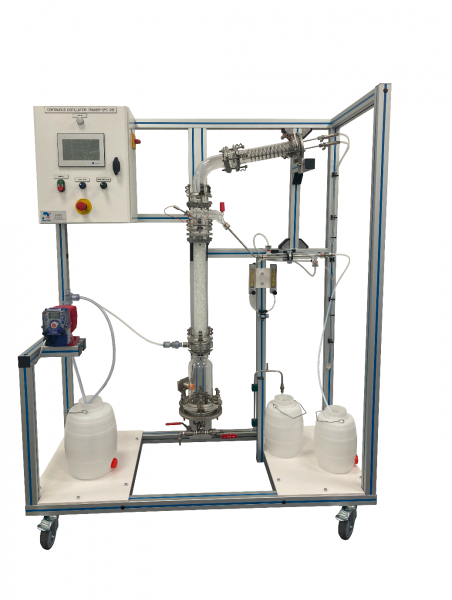

GPC D15Pilote de démonstration de la distillation continue
Le banc GPCD15 permet l’étude de la distillation continue.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude du procédé de distillation
- Bilans matières et thermiques
- Détermination du nombre de plateaux théorique par la construction de MacCabe et Thiele
- Efficacité de la colonne
- Réservoir d’alimentation
– Matériau : polyéthylène
– Volume : 10 L
– Vanne de vidange - Pompe doseuse d’alimentation
– Qmaxi = 12 L/h
– Pmaxi = 2 bars - Bouilleur
– Matériau : verre borosilicate
– DN : 100 mm
– Longueur : 300 mm
– Volume : 2 L utile
– Cartouches chauffantes P = 1,2 kW
– Sonde de température Pt 100
– Vanne de vidange
– Capteur de niveau pour couper la chauffe - Colonne de distillation
– Matériau : verre borosilicate
– DN : 50 mm
– Longueur : 500 mm
– Garnissage : Anneaux de Rashig en verre - Tête de reflux manuelle
– DN : 50 mm
– Longueur : 150 mm
– Sonde de température Pt 100
– Vanne à pointeau manuelle - Condenseur
– Matériau : verre borosilicate
– DN 50 mm
– Longueur : 300 mm
– Serpentin de refroidissement en acier inoxydable :
S = 0,05 m²
– Sondes de température Pt 100 à l’entrée et à la
sortie du serpentin de refroidissement - Echangeur de refroidissement du distillat
– Matériau : verre borosilicate
– Echangeur mono tubulaire double-enveloppe - Recettes
– Matériau : polyéthylène
– Volume 5 L
– Vanne de vidange
- Alimentation électrique : 230 VAC – 50 Hz – 16 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
- Alimentation en eau : 15 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
- Dimensions : (L x l x H mm) : 1650 x 700 x 1800
- Poids (Kg) : 110
Applications pédagogiques
- Etude du procédé de distillation
- Bilans matières et thermiques
- Détermination du nombre de plateaux théorique par la construction de MacCabe et Thiele
- Efficacité de la colonne
Descriptif technique
- Réservoir d’alimentation
– Matériau : polyéthylène
– Volume : 10 L
– Vanne de vidange - Pompe doseuse d’alimentation
– Qmaxi = 12 L/h
– Pmaxi = 2 bars - Bouilleur
– Matériau : verre borosilicate
– DN : 100 mm
– Longueur : 300 mm
– Volume : 2 L utile
– Cartouches chauffantes P = 1,2 kW
– Sonde de température Pt 100
– Vanne de vidange
– Capteur de niveau pour couper la chauffe - Colonne de distillation
– Matériau : verre borosilicate
– DN : 50 mm
– Longueur : 500 mm
– Garnissage : Anneaux de Rashig en verre - Tête de reflux manuelle
– DN : 50 mm
– Longueur : 150 mm
– Sonde de température Pt 100
– Vanne à pointeau manuelle - Condenseur
– Matériau : verre borosilicate
– DN 50 mm
– Longueur : 300 mm
– Serpentin de refroidissement en acier inoxydable :
S = 0,05 m²
– Sondes de température Pt 100 à l’entrée et à la
sortie du serpentin de refroidissement - Echangeur de refroidissement du distillat
– Matériau : verre borosilicate
– Echangeur mono tubulaire double-enveloppe - Recettes
– Matériau : polyéthylène
– Volume 5 L
– Vanne de vidange
Utilités et dimensions
- Alimentation électrique : 230 VAC – 50 Hz – 16 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
- Alimentation en eau : 15 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
- Dimensions : (L x l x H mm) : 1650 x 700 x 1800
- Poids (Kg) : 110
