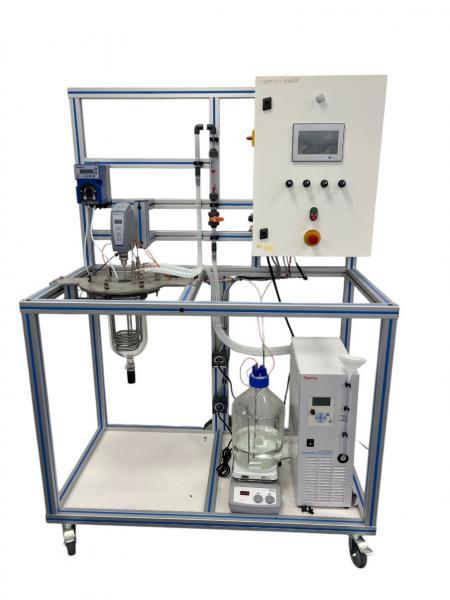

GPC VC1Unité de cristallisation continue
La cristallisation est une opération très répandue dans l'industrie. Il s'agit d'une grande variété de produits : pharmaceutiques, fermiers, chimiques... Cependant, cette opération reste délicate à réaliser. L'exécution proposée vise à rendre sensible l'étudiant à divers paramètres et variables survenant dans l'applica
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Processus continu
- Dissolution du solide pour recristalliser
- Prélèvement continu des cristaux
- Supervision des données
- Influence des paramètres : Température, vitesse d’agitation, concentration
- Influence du débit d’alimentation
Le banc est installé sur une structure en profilé d’aluminium équipée de quatre roulettes de frein directionnelles.
Il dispose d’un boîtier électrique avec sectionneur d’alimentation général et disjoncteur différentiel 30mA.
- Réservoir d’alimentation
– récipient gradué en verre 10L
– agitateur magnétique chauffant pour maintien de la solution en température - Pompe d’alimentation
Pompe péristaltique
Pompe à débit variable 0-10L/h - Agitateur
– Vitesse variable 10-2000tr/min
-3 contre-lames pour optimiser l’agitation. - Cristalliseur de verre
– Matériau : verre borosilicate
– Volume 3L utile
– Serpentin en acier inoxydable pour le refroidissement
– détecteur de haut niveau
– Bride supérieure en acier inoxydable - Unité de contrôle de la température
– pompe à eau intégrée
– système de refroidissement et de chauffage
– chauffage 2KW/refroidissement 250W - Circuit avec débitmètres à flotteur et vanne de réglage du débit
Instrumentation intégrée :
-Sondes de température à thermocouple
-Les mesures sont affichées sur un écran tactile couleur de 7 pouces.
L’équipement est fourni avec un système d’acquisition de données connecté par WIFI à la machine
- Alimentation électrique : 230 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage
- Dimensions: (LxlxH mm): 1350 x 695 x 1880
- Poids (Kg): 120
Applications pédagogiques
- Processus continu
- Dissolution du solide pour recristalliser
- Prélèvement continu des cristaux
- Supervision des données
- Influence des paramètres : Température, vitesse d’agitation, concentration
- Influence du débit d’alimentation
Descriptif technique
Le banc est installé sur une structure en profilé d’aluminium équipée de quatre roulettes de frein directionnelles.
Il dispose d’un boîtier électrique avec sectionneur d’alimentation général et disjoncteur différentiel 30mA.
- Réservoir d’alimentation
– récipient gradué en verre 10L
– agitateur magnétique chauffant pour maintien de la solution en température - Pompe d’alimentation
Pompe péristaltique
Pompe à débit variable 0-10L/h - Agitateur
– Vitesse variable 10-2000tr/min
-3 contre-lames pour optimiser l’agitation. - Cristalliseur de verre
– Matériau : verre borosilicate
– Volume 3L utile
– Serpentin en acier inoxydable pour le refroidissement
– détecteur de haut niveau
– Bride supérieure en acier inoxydable - Unité de contrôle de la température
– pompe à eau intégrée
– système de refroidissement et de chauffage
– chauffage 2KW/refroidissement 250W - Circuit avec débitmètres à flotteur et vanne de réglage du débit
Instrumentation intégrée :
-Sondes de température à thermocouple
-Les mesures sont affichées sur un écran tactile couleur de 7 pouces.
L’équipement est fourni avec un système d’acquisition de données connecté par WIFI à la machine
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage
- Dimensions: (LxlxH mm): 1350 x 695 x 1880
- Poids (Kg): 120
