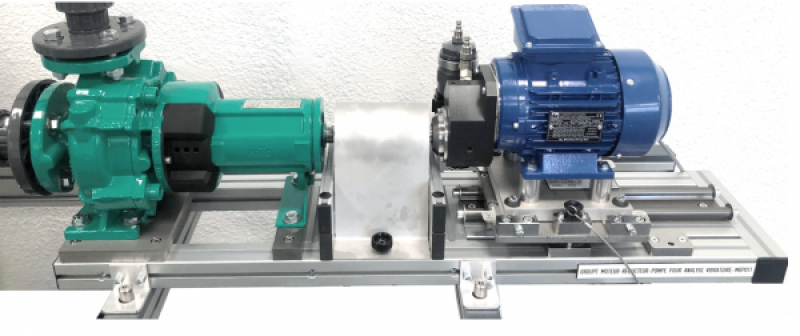

MBP 011Banc d’etude des vibrations et des alignements d’arbres ensemble groupe moteur-reducteur-pompe
Le kit MBP011 permet de mettre en œuvre différentes techniques de diagnostic & surveillance par analyse vibratoire par la création de défauts variés qu’on retrouve fréquemment en industrie (balourd, cavitation, désalignement roulement ou pignon défectueux, mauvaise fixation, etc…) ainsi que des activités d’alignement d
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude des différents défauts vibratoires qu’on peut retrouver sur une installation industrielle comportant des pompes, engrenages ou moteurs (maintenance corrective et prédictive) :
- Nombreuses pièces défectueuses fournies étudiées pour une mise en situation rapide
- Maintenance conditionnelle des machines tournantes
- Remplacement mécanique d’éléments défectueux
- Réglage de la géométrie machine, lignage d’arbres, pieds boiteux
- Etude cinématique de la machine en vue d’une analyse vibratoire
- Pompe centrifuge à garniture mécanique fournie avec ses brides pour raccordement rapide au circuit d’un banc support référence MBP010, MBP050 ou MBP101 (surveillance des roulements en fonction de la charge appliquée, cavitation possible en jouant avec la vanne du banc support)
- Point de surveillance du roulement côté roue
- Point de surveillance du roulement côté accouplement
- Moteur asynchrone 230/400V – 0.75Kw -1500Tr/min monté sur un chariot mobile permettant un changement rapide de l’arbre de sortie pour mise en place des différents types de défauts proposés (désalignement, balourd, roulement, pignon)
- Cales de réglages & vis latérales pour activités d’alignement de l’arbre du réducteur avec celui de la pompe (jeu de 50 cales d’épaisseur fourni)
- Réservoir d’huile étanche (lubrification par barbotage) pour vidange/remplissage rapide du réducteur par aspiration entre deux changements d’arbre
- Réducteur traité par phosphatation au manganèse avec des taraudages M8 pour le montage de capteurs de vibration à visser dans différentes positions ou directement avec des supports magnétiques
- Capot de protection de l’accouplement
- Capteur de vitesse amovible avec raccord à visser
Malette contenant 1 pompe d’aspiration + 1 mise à l’air pour transférer l’huile, 1 Arbre avec pignon défectueux & l’autre avec roulement défectueux, jeu de 50 cales, masselotte pour création d’un défaut de balourd, diverses pièces de rechange (vis, joint, etc…) + 1 bidon d’huile pour réducteur
- Type d’alimentation électrique : connecteur de type harting pour raccordement rapide au coffret électrique d’un banc support MBP010, MBP050 ou MBP101
- Dimensions : (L x l x H mm) : 1050 x 340 x 400
- Poids (Kg) : 45
Applications pédagogiques
- Etude des différents défauts vibratoires qu’on peut retrouver sur une installation industrielle comportant des pompes, engrenages ou moteurs (maintenance corrective et prédictive) :
- Nombreuses pièces défectueuses fournies étudiées pour une mise en situation rapide
- Maintenance conditionnelle des machines tournantes
- Remplacement mécanique d’éléments défectueux
- Réglage de la géométrie machine, lignage d’arbres, pieds boiteux
- Etude cinématique de la machine en vue d’une analyse vibratoire
Descriptif technique
- Pompe centrifuge à garniture mécanique fournie avec ses brides pour raccordement rapide au circuit d’un banc support référence MBP010, MBP050 ou MBP101 (surveillance des roulements en fonction de la charge appliquée, cavitation possible en jouant avec la vanne du banc support)
- Point de surveillance du roulement côté roue
- Point de surveillance du roulement côté accouplement
- Moteur asynchrone 230/400V – 0.75Kw -1500Tr/min monté sur un chariot mobile permettant un changement rapide de l’arbre de sortie pour mise en place des différents types de défauts proposés (désalignement, balourd, roulement, pignon)
- Cales de réglages & vis latérales pour activités d’alignement de l’arbre du réducteur avec celui de la pompe (jeu de 50 cales d’épaisseur fourni)
- Réservoir d’huile étanche (lubrification par barbotage) pour vidange/remplissage rapide du réducteur par aspiration entre deux changements d’arbre
- Réducteur traité par phosphatation au manganèse avec des taraudages M8 pour le montage de capteurs de vibration à visser dans différentes positions ou directement avec des supports magnétiques
- Capot de protection de l’accouplement
- Capteur de vitesse amovible avec raccord à visser
Malette contenant 1 pompe d’aspiration + 1 mise à l’air pour transférer l’huile, 1 Arbre avec pignon défectueux & l’autre avec roulement défectueux, jeu de 50 cales, masselotte pour création d’un défaut de balourd, diverses pièces de rechange (vis, joint, etc…) + 1 bidon d’huile pour réducteur
Utilités et dimensions
- Type d’alimentation électrique : connecteur de type harting pour raccordement rapide au coffret électrique d’un banc support MBP010, MBP050 ou MBP101
- Dimensions : (L x l x H mm) : 1050 x 340 x 400
- Poids (Kg) : 45
