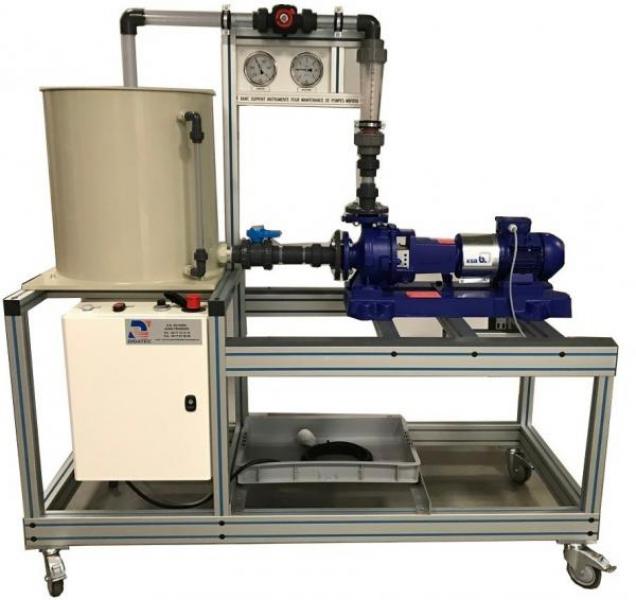

MBP 050Banc support instrumenté pour maintenance de pompes
Le banc MBP050 est une structure déclinée du banc de maintenance de pompes MBP101 permettant d’effectuer le pilotage électrique ainsi que la mise en charge hydraulique des groupes motopompes de la gamme MBP suivant:
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Banc support pour la formation à l’analyse vibratoire via l’utilisation des équipements complémentaires références MBP011 & MBP013
- Banc support pour l’étude & la maintenance des différents groupes motopompes compatibles références MBP111, MBP121, MBP122 & MBP129.
- Relevé de mesures (pression à l’aspiration & au refoulement, débit) suivant une vitesse donnée et/ou l’utilisation d’une vanne à membrane au refoulement sur un circuit en charge.
- Etude d’un variateur de fréquence triphasé
- Manutention de charge lourde
1. Structure en alu anodisé à l’épreuve de la corrosion, avec 4 roues directionnelles équipées de freins2. Bac de récupération des égouttures en PVC3. Coffret électrique faisant office de pupitre de commande avec sectionneur général, voyant de mise sous tension, M/A, ATU, potentiomètre vitesse pompe via un variateur 1.1kW & prise secteur 230Vac4. Cuve de 100 litres avec évacuation par le bas via un robinet équipé d’un embout cannelé5. Vanne à membrane au refoulement6. Manomètre aspiration & refoulement7. Débitmètre à flotteur8. Tuyauteries amovibles à l’aspiration & au refoulement, dimensions & formes en fonction du groupe motopompe9. Visualisation du niveau amovible10. Robinet à boisseau sphérique11. Emplacement du groupe motopompe à étudier avec plots de localisation & lames support de protection en PVC
- Alimentation électrique : 400 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Capacité d’eau : 100 L
Applications pédagogiques
- Banc support pour la formation à l’analyse vibratoire via l’utilisation des équipements complémentaires références MBP011 & MBP013
- Banc support pour l’étude & la maintenance des différents groupes motopompes compatibles références MBP111, MBP121, MBP122 & MBP129.
- Relevé de mesures (pression à l’aspiration & au refoulement, débit) suivant une vitesse donnée et/ou l’utilisation d’une vanne à membrane au refoulement sur un circuit en charge.
- Etude d’un variateur de fréquence triphasé
- Manutention de charge lourde
Descriptif technique
1. Structure en alu anodisé à l’épreuve de la corrosion, avec 4 roues directionnelles équipées de freins2. Bac de récupération des égouttures en PVC3. Coffret électrique faisant office de pupitre de commande avec sectionneur général, voyant de mise sous tension, M/A, ATU, potentiomètre vitesse pompe via un variateur 1.1kW & prise secteur 230Vac4. Cuve de 100 litres avec évacuation par le bas via un robinet équipé d’un embout cannelé5. Vanne à membrane au refoulement6. Manomètre aspiration & refoulement7. Débitmètre à flotteur8. Tuyauteries amovibles à l’aspiration & au refoulement, dimensions & formes en fonction du groupe motopompe9. Visualisation du niveau amovible10. Robinet à boisseau sphérique11. Emplacement du groupe motopompe à étudier avec plots de localisation & lames support de protection en PVC
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Capacité d’eau : 100 L
