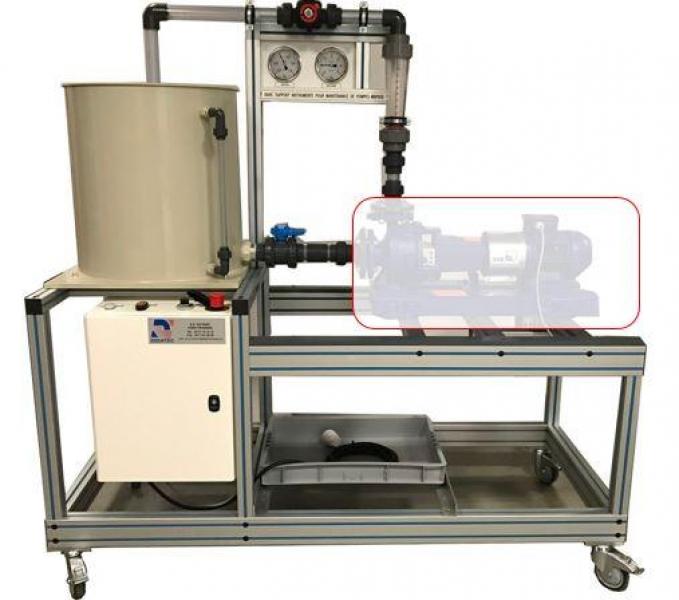

MBP 050 SPBanc support instrumenté pour maintenance de pompes version 230VAC mono

Le banc MBP050 est une structure déclinée du banc de maintenance de pompes MBP101 permettant d’effectuer le pilotage électrique ainsi que la mise en charge hydraulique des groupes motopompes de la gamme MBP suivant:

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Banc support pour la formation à l’analyse vibratoire via l’utilisation des équipements complémentaires références MBP011 & MBP013
Banc support pour l’étude & la maintenance des différents groupes motopompes compatibles références MBP111, MBP121, MBP122 & MBP129.
Relevé de mesures (pression à l’aspiration & au refoulement, débit) suivant une vitesse donnée et/ou l’utilisation d’une vanne à membrane au refoulement sur un circuit en charge. Inversion sens de rotation pompe via un commutateur
Etude d’un variateur de fréquence
Manutention de charge lourde

Applications pédagogiques

Banc support pour la formation à l’analyse vibratoire via l’utilisation des équipements complémentaires références MBP011 & MBP013
Banc support pour l’étude & la maintenance des différents groupes motopompes compatibles références MBP111, MBP121, MBP122 & MBP129.
Relevé de mesures (pression à l’aspiration & au refoulement, débit) suivant une vitesse donnée et/ou l’utilisation d’une vanne à membrane au refoulement sur un circuit en charge. Inversion sens de rotation pompe via un commutateur
Etude d’un variateur de fréquence
Manutention de charge lourde

Descriptif technique

Structure en alu anodisé à l’épreuve de la corrosion, avec 4 roues directionnelles équipées de freins
Bac de récupération des égouttures en PVC
Coffret électriqueIP66faisant office de pupitre de commande avec sectionneur général, voyant de mise sous tension, M/A, ATU, potentiomètre vitesse pompe via un variateurmono1.1Kw,commutateur d’inversion du sens de rotation de la pompe& prise secteur 230Vac
Cuve de 100 litres avec évacuation par le bas via un robinet équipé d’un embout cannelé
Vanne à membrane au refoulement
Manomètre aspiration & refoulement
Débitmètre à flotteur
Tuyauteries amovibles à l’aspiration & au refoulement, dimensions & formes en fonction du groupe motopompe
Visualisation du niveau amovible
Robinet à boisseau sphérique

Emplacement du groupe motopompe à étudier avec plots de localisation & lames support de protection en PVC

Utilités et dimensions
