Métiers de la production Systèmes mécaniques

MBP 101Banc de maintenance de pompes

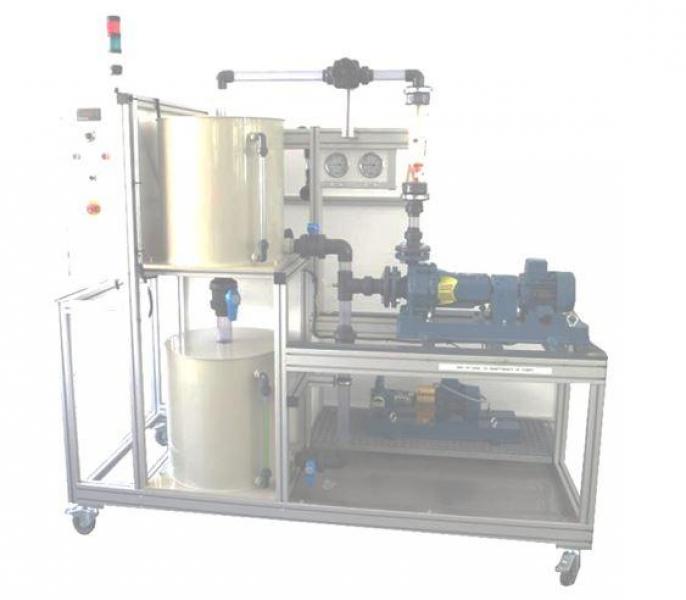

Le banc réf MBP101 permet des activités d’étude et maintenance de deux technologies de pompes différentes grâce à la fourniture de base d’un groupe motopompe centrifuge à presse étoupes, un groupe motopompe volumétrique à garniture mécanique, avec pour chacun un ensemble de composants défectueux & pièces de rechanges f

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Etude des pompes types Centrifuge & Volumétrique
Conditions d’utilisation en Charge ou en Aspiration
Caractérisations physiques des pompes
Maintenance d’une pompe
Montage, démontage, remplacements de pièces
Remplacement d’une garniture mécanique, de tresses, d’un roulement, d’un engrenage, d’une aube…
Câblage de composants électriques de puissance en armoire
Intervention sur groupe de filtration
Manutention de charge
Construction mécanique

Applications pédagogiques

Etude des pompes types Centrifuge & Volumétrique
Conditions d’utilisation en Charge ou en Aspiration
Caractérisations physiques des pompes
Maintenance d’une pompe
Montage, démontage, remplacements de pièces
Remplacement d’une garniture mécanique, de tresses, d’un roulement, d’un engrenage, d’une aube…
Câblage de composants électriques de puissance en armoire
Intervention sur groupe de filtration
Manutention de charge
Construction mécanique

Descriptif technique

Structure

En aluminium anodisé sur roulettes avec frein
– Bac en inox en partie basse avec vanne de vidange

Circuit hydraulique :
– 2 Réservoirs cylindriques en polyéthylène haute densité (réf 5) (1 réservoir pour pompage en charge et l’autre pour pompage en aspiration)
– Volume de chaque réservoir : 100 l
– Système de vidange et jauge de niveau
– Tuyauteries transparentes PVC
– V1 : Vanne de débit à membrane
– V2, V4, V5 : vannes ¼ tour à boisseau sphérique
– V3 : vannes ¼ tour à boisseau sphérique percé pour génération de pertes de charges
– 1 débitmètre à flotteur
– 2 manomètres pour mesure de pressions à l’aspiration et au refoulement

Coffret électrique n° 1 :
– Serrure à clé pour ouverture du coffret
– Sectionneur cadenassable
– Disjoncteur et différentiel
– Arrêt d’urgence à clé
– Boutonnerie de commande
– Afficheur tachymètrique
– Sélecteur de sens de marche
– Balises lumineuses

Coffret électrique n° 2 :
– Capot transparent
– Contact de sécurité sur ouverture de porte
– Support de platine et connecteurs
– Compatible pour utilisation des platines précablées proposées

Magasin :
– 4 rayons Pour rangement des platines de pilotage moteur

Utilités et dimensions

Alimentation électrique : 400 Vac tétra – 50 Hz – 16 A

Dimensions: (LxlxH mm): 2150 x 1100 x 2000

Poids (Kg) :380
