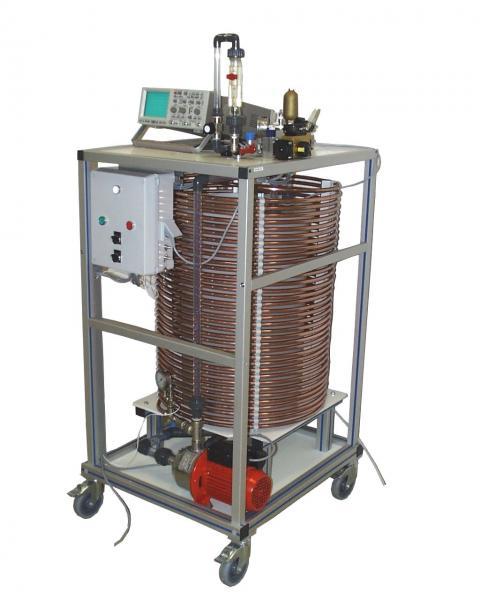

PBB 001Banc de démonstration du coup de bélier et oscillations en masse
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une installation de coup de bélier
- Mise en service et tests
- Démonstration du coup de bélier
- Détermination de la vitesse du son dans l’eau
- Détermination des pertes de charge
- Mise en évidence de l’utilité d’un système anti-coup de bélier
Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein
Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
- Matériau : PEHD
- volume :100L
- filtre de sortie et vanne de vidannge
- Pression de refoulement : 2.7bar
- Débit maximum : 3.5m3/h
- vanne manuelle de bipasse vers la cuve
- clapet anti retour en sortie
- longueur 70m
- diamètre intérieur : 12mm
- vanne d’isolement manuelle
- vanne à boisseau avec actionneur pneumatique
- électrovanne
- vanne manuelle à boisseau
- lecture du débit d’eau dans le serpentin
- vanne multi-tours pour le réglage du débit
- point de mesure en entrée et en sortie du serpentin
- un manomètre de pression par point
- un capteur analogique par point avec sortie sur douilles BNC pour connexion vers oscilloscope
- oscilloscope numérique et cordons de raccordement
- Alimentation électrique : 230 Vac – 50 Hz –6 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage cuve
- Alimentation en air comprimé : 6-8 bars (air sec /deshuilé)
- Dimensions: (LxlxH mm): 700 x 1000 x 1950
- Poids (Kg): 85
Applications pédagogiques
- Identification des composants d’une installation de coup de bélier
- Mise en service et tests
- Démonstration du coup de bélier
- Détermination de la vitesse du son dans l’eau
- Détermination des pertes de charge
- Mise en évidence de l’utilité d’un système anti-coup de bélier
Descriptif technique
Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein
Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
- Matériau : PEHD
- volume :100L
- filtre de sortie et vanne de vidannge
- Pression de refoulement : 2.7bar
- Débit maximum : 3.5m3/h
- vanne manuelle de bipasse vers la cuve
- clapet anti retour en sortie
- longueur 70m
- diamètre intérieur : 12mm
- vanne d’isolement manuelle
- vanne à boisseau avec actionneur pneumatique
- électrovanne
- vanne manuelle à boisseau
- lecture du débit d’eau dans le serpentin
- vanne multi-tours pour le réglage du débit
- point de mesure en entrée et en sortie du serpentin
- un manomètre de pression par point
- un capteur analogique par point avec sortie sur douilles BNC pour connexion vers oscilloscope
- oscilloscope numérique et cordons de raccordement
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz –6 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage cuve
- Alimentation en air comprimé : 6-8 bars (air sec /deshuilé)
- Dimensions: (LxlxH mm): 700 x 1000 x 1950
- Poids (Kg): 85
