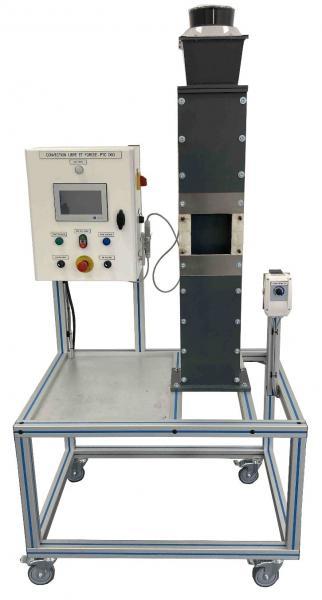

PTC 060Convection libre et forcée
Le banc PTC060 permet l’étude de la convection libre ou forcée. Le banc est composé d’une tour verticale dans laquelle une ouverture a été aménagée afin d’y placer quatre types d’échangeurs à tester (plaque plane, multi cylindre, cylindre simple, ailettes). Ces derniers viennent se connecter directement à l’armoire de
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Mise en évidence des convections libre et forcée
- Mesure du transfert de chaleur en convection libre ou forcée dans les cas suivants :
Le banc est installé sur une structure en profilé aluminium équipée de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
Section : 100 x 150 mm
- Echangeur à plaque plane :
- surface : 0,0225m² , puissance : 200 W
- Echangeur à ailettes :
- surface : 0,0922m² , puissance : 200 W
- Echangeur à multi-cylindre :
- surface : 0,0349m² , puissance : 200 W
- échangeur à cylindre simple
- surface : 0,0059m² , puissance : 200 W
- Variateur de vitesse local
- thermocouple type T
- Boutons de mise en marche, arrêt d’urgence, sectionneur général et voyant
- protection différentielle et disjoncteur
- écran tactile 7 pouces d’affichage des mesures et de réglage de la puissance de chauffe
- connecteurs rapides pour le ventilateur et les résistances
- module wifi pour la connexion vers un PC
- Alimentation électrique : 230 VAC – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
Applications pédagogiques
- Mise en évidence des convections libre et forcée
- Mesure du transfert de chaleur en convection libre ou forcée dans les cas suivants :
Descriptif technique
Le banc est installé sur une structure en profilé aluminium équipée de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
Section : 100 x 150 mm
- Echangeur à plaque plane :
- surface : 0,0225m² , puissance : 200 W
- Echangeur à ailettes :
- surface : 0,0922m² , puissance : 200 W
- Echangeur à multi-cylindre :
- surface : 0,0349m² , puissance : 200 W
- échangeur à cylindre simple
- surface : 0,0059m² , puissance : 200 W
- Variateur de vitesse local
- thermocouple type T
- Boutons de mise en marche, arrêt d’urgence, sectionneur général et voyant
- protection différentielle et disjoncteur
- écran tactile 7 pouces d’affichage des mesures et de réglage de la puissance de chauffe
- connecteurs rapides pour le ventilateur et les résistances
- module wifi pour la connexion vers un PC
Utilités et dimensions
- Alimentation électrique : 230 VAC – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
