SFB 250Banc d'etude du flambement instrumenté

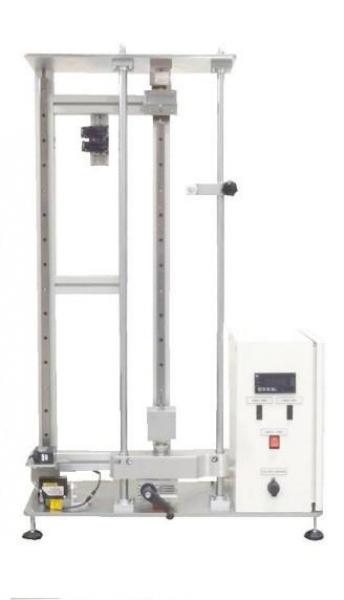

Le banc SFB250 permet d’étudier les différents cas de flambement d’Euler, la mise en évidence de l’effet des liaisons articulées, encastrées ou libres des poutres, la mise en évidence des effets de chargements transversaux, la mesure des déformées.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Mode de flambement articulé / articulé
- Mode de flambement articulé / encastré
- Mode de flambement encastré / encastré
- Mode de flambement encastré / libre
- Impact des chargements transversaux sur l’effort critique
- Mesure des déformées
- Acquisition de données et tracés de courbes informatisé
- Structure en aluminium anodisée sur pieds, / colonnes de guidage en acier rectifié.
- Traverse d’application de la charge. Cette traverse est réglable en hauteur et permet d’adapter la configuration du banc aux dimensions des éprouvettes à caractériser. Une fois le réglage obtenu, le blocage en position se fait par 2 vis. L’application de la charge est réalisée par l’intermédiaire de la manivelle. Celle-ci entraine en rotation une vis M16 de déplacement par l’intermédiaire d’un réducteur à roue et vis de rapport de réduction 1/5 .
- Coffret électrique intégrant le bouton M/A mais également la distribution d’électricité sur les différents organes de la machine, l’indicateur d’effort appliqué à la poutre, ainsi que la carte d’acquisition des efforts et positions x, y mesurés.
- Capteur de mesure de la force appliquée à la poutre (capacité 500kg)
- Capteurs laser de position Y : ce capteur monté sur un chariot guidé par un patin à billes se déplace sur un axe vertical pour mesurer la déformée de la poutre.
- Capteur laser de position X : ce capteur fixe sur la machine, mesure à tout instant la position du chariot supportant le capteur Y. L’association des données délivrées par les 2 capteurs, permet de réaliser le tracé X/Y de la déformée
- Poulie : associée aux poids et au système a câble, permet d’exercer un effort transversal sur la poutre
- Adaptateurs : permettent de créer les liaisons souhaitée aux extrémités de la poutre afin de créer les différents cas de flambement d’Euler (voir détail dans la catégorie « accessoires » ci-dessous.
- Afficheurs délivrant les cotes x et y
- Alimentation électrique : 230 Vac – 50 Hz
Applications pédagogiques
- Mode de flambement articulé / articulé
- Mode de flambement articulé / encastré
- Mode de flambement encastré / encastré
- Mode de flambement encastré / libre
- Impact des chargements transversaux sur l’effort critique
- Mesure des déformées
- Acquisition de données et tracés de courbes informatisé
Descriptif technique
- Structure en aluminium anodisée sur pieds, / colonnes de guidage en acier rectifié.
- Traverse d’application de la charge. Cette traverse est réglable en hauteur et permet d’adapter la configuration du banc aux dimensions des éprouvettes à caractériser. Une fois le réglage obtenu, le blocage en position se fait par 2 vis. L’application de la charge est réalisée par l’intermédiaire de la manivelle. Celle-ci entraine en rotation une vis M16 de déplacement par l’intermédiaire d’un réducteur à roue et vis de rapport de réduction 1/5 .
- Coffret électrique intégrant le bouton M/A mais également la distribution d’électricité sur les différents organes de la machine, l’indicateur d’effort appliqué à la poutre, ainsi que la carte d’acquisition des efforts et positions x, y mesurés.
- Capteur de mesure de la force appliquée à la poutre (capacité 500kg)
- Capteurs laser de position Y : ce capteur monté sur un chariot guidé par un patin à billes se déplace sur un axe vertical pour mesurer la déformée de la poutre.
- Capteur laser de position X : ce capteur fixe sur la machine, mesure à tout instant la position du chariot supportant le capteur Y. L’association des données délivrées par les 2 capteurs, permet de réaliser le tracé X/Y de la déformée
- Poulie : associée aux poids et au système a câble, permet d’exercer un effort transversal sur la poutre
- Adaptateurs : permettent de créer les liaisons souhaitée aux extrémités de la poutre afin de créer les différents cas de flambement d’Euler (voir détail dans la catégorie « accessoires » ci-dessous.
- Afficheurs délivrant les cotes x et y
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz
