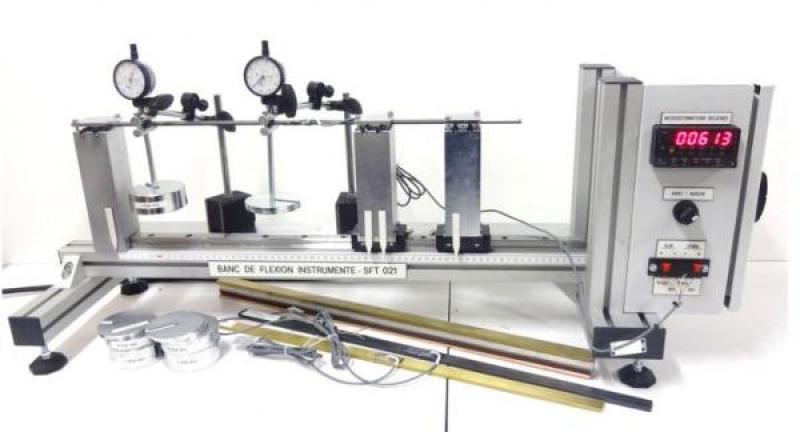

SFT 021Banc de flexion instrumenté

Le banc SFT 021 permet d’étudier la flexion de profiles plats ou carrés.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Etude de la flexion de profiles
Mesure de la déformée
Etude de l’impact des liaisons (encastrements / ponctuelles) et des cas de chargement.
Modélisation des diagrammes de chargement et détermination théorie des déformées.
Mesure des microdéformations
Comparaison modèle théorique et expérimental

Applications pédagogiques

Etude de la flexion de profiles
Mesure de la déformée
Etude de l’impact des liaisons (encastrements / ponctuelles) et des cas de chargement.
Modélisation des diagrammes de chargement et détermination théorie des déformées.
Mesure des microdéformations
Comparaison modèle théorique et expérimental

Descriptif technique

Coffret électrique intégrant 1 afficheur des microdéformations relatives ainsi qu’un raccordement rapide pour les jauges d’extensométrie – bouton de mise a zéro de la mesure
Châssis en aluminium anodisé sur 4 pieds
Supports réglables le long de la poutre à caractériser / permettent de créer des liaisons ponctuelles ou encastrées
2 supports de poids positionnable selon besoins le long de la poutre à caractériser
2 supports de comparateurs avec comparateur
4 poids de 1kg, 2 de 500g, 4 de 200 g & 2 de 100g
Assortiment de 8 poutres en acier, laiton, cuivre et aluminium , équipées de jauges d’extensométrie pour la flexion + le même lots d’éprouvettes sans jauge.

Utilités et dimensions
