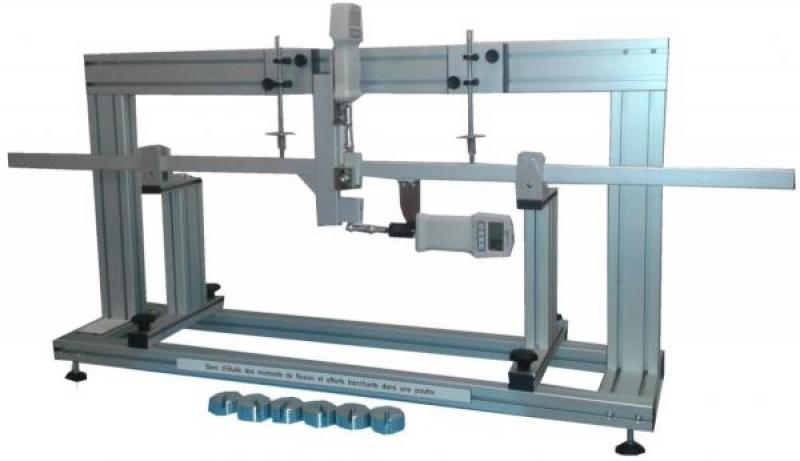

SFT 022 – Banc d’étude des efforts tranchants et moments fléchissants dans une poutre

Mécanique appliquée Caractérisation des matériaux

SFT 022Banc d’étude des efforts tranchants et moments fléchissants dans une poutre

Le banc réf SFT 022 est un banc destiné à l’étude des efforts tranchants et des moments fléchissant dans une poutre soumise à de la flexion simple.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Détermination de l’effort tranchant dans une poutre
  • Détermination du moment de flexion
Applications pédagogiques
  • Détermination de l’effort tranchant dans une poutre
  • Détermination du moment de flexion
Descriptif technique
  • Structure du banc réalisée en profilés d’aluminium anodisé avec 4 pieds amortisseurs & une règle graduée pour positionnement des différents éléments mobiles
    2. Supports réglables en écartement – liaison ponctuelle avec la poutre
    3. Poutre – Scindée en 2 parties, la liaison (articulation centrale) entre les 2 demies-poutres représentent la section a étudier pour les efforts tranchants et moments fléchissant
    4. Dynamomètre permettant de mesurer l’effort tranchant
    5. Dynamomètre permettant de mesurer le moment de flexion
    6. Guide de support de poids – position réglable tout au long de la poutre
    7. Support de poids – permet de recevoir maximum 3 poids. La charge est appliquée sur la poutre de manière ponctuelle
    8. Articulation entre les 2 demi-poutres. Cette articulation permet de rendre indépendantes les mesures de l’effort tranchant et du moment fléchissant
    9. 6 Poids de 5N
Utilités et dimensions
  • Dimensions: (LxlxH mm): 1600 x 300 x 900
  • Poids (Kg): 25
