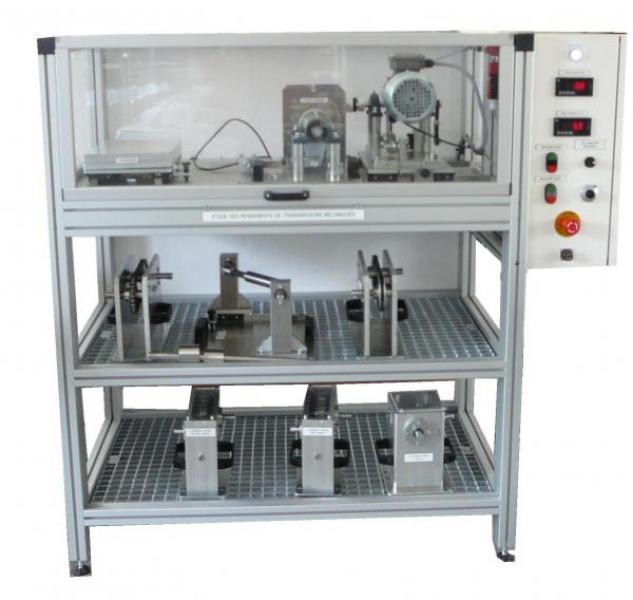

SRD 200Banc d'etude des rendements de transmissions mécaniques

Le SRD 200 est un banc modulaire dédié à l’étude et à la comparaison des rendements mécaniques de différentes transmissions.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Etude du rendement d’une transmission à pignon / chaine

Applications pédagogiques

Etude du rendement d’une transmission à pignon / chaine

Descriptif technique

structure en profilésd’aluminium permettant de recevoir 1 module moteur, 1 module Récepteur et 1 module transmission avec 4 pieds amortisseur pour utilisation sur paillasse

coffret électrique avec boutonnerie de pilotage du banc, arrêt d’urgence, afficheurs du couple moteur et du couple de freinage, potentiomètre de variation de vitesse et connecteur USB de la carte d’acquisition de données (compatible PC)

capot transparent équipé d’un interrupteur de sécurité à clef permettant de couper l’alimentation moteur à l’ouverture.

module « moteur suspendu » 1400tr/min environ, réducteur rapport 1/5 – alimentation 230V – mesure du couple moteur par le moment de réaction

Utilités et dimensions
