SST 200 – Banc d'etude des déformations des portiques

Mécanique appliquée Caractérisation des matériaux

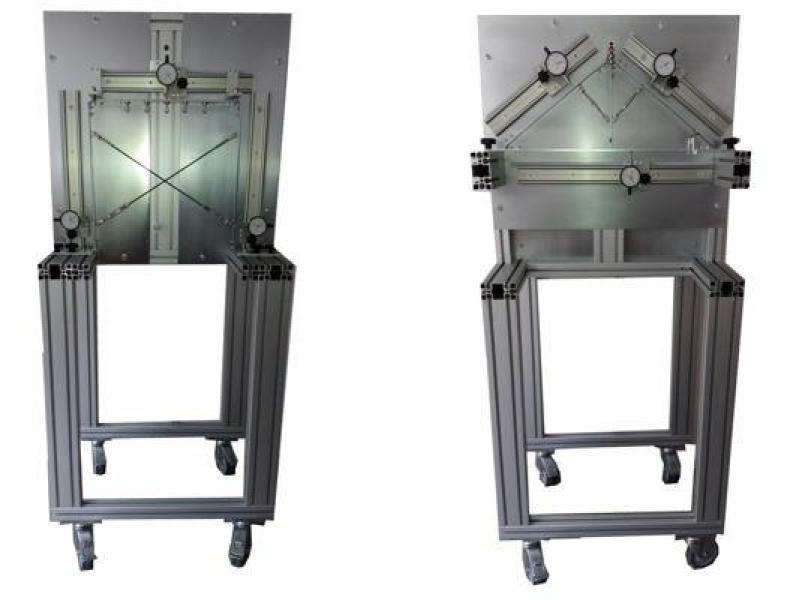

SST 200Banc d'etude des déformations des portiques

Ce banc permet d’étudier la déformation des portiques et d’évaluer l’impact des liaisons, de l’hyperstatisme ainsi que du rôle des différents composants de la structure.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Sollicitation de portique simple isostatique
  • Sollicitation de portique simple hyperstatique
  • Sollicitation de portique simple hyperstatique renforcé
  • Sollicitation de structure triangulaire simple.
  • Sollicitation de structure triangulaire complète
Applications pédagogiques
  • Sollicitation de portique simple isostatique
  • Sollicitation de portique simple hyperstatique
  • Sollicitation de portique simple hyperstatique renforcé
  • Sollicitation de structure triangulaire simple.
  • Sollicitation de structure triangulaire complète
Descriptif technique

Structure de base :

  • 1 châssis porteur en aluminium anodisé
  • 1 pupitre de table à 2 faces

Pupitres de travail

  • Pupitre d’étude des portiques
  • Pupitre d’étude des fermes (=structures triangulaires)

Charges :

  • 4 modules « charge ponctuelle »
  • 8 poids
  • 2 modules « charge répartie » (élément souple / sa géométrie s’adapte à la déformation de la structure

Mesure

Utilités et dimensions
  • Dimensions: (LxlxH mm): 1000 x 500 x 1800
  • Poids (Kg): 50
