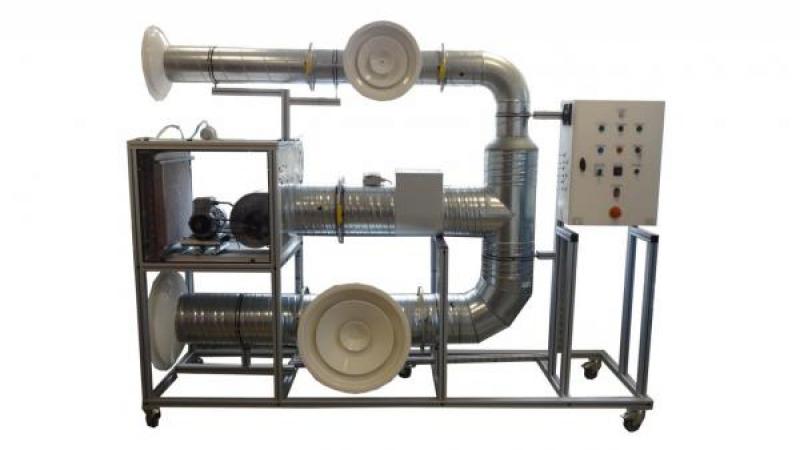

VEN 100Étude de la ventilation et de l'alignement
L’unité VEN 100 est conçue pour étudier les réseaux aérauliques et les opérations de maintenance (alignement…) sur les ventilateurs. Elle est composée d’un ventilateur, deux réseaux de gaines aéraulique et de composants pour ajuster le débits et faire des mesures.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’un circuit aéraulique standard
- Mise en service d’un système de ventilation et réglages
- Etude d’un circuit aéraulique
- Ajustement et mesure du débit d’air
- Equilibrage du débit d’air dans les gaines
- alignement des poulies du ventilateur (opération de maintenance)
- remplacement de la courroie du ventilateur (maintenance curative et préventive)
- mesure de la consommation électrique en fonction du débit d’air.
- Mesure des échauffements (nécessite la caméra infrarouge proposée en option)
- Test de démarrage du moteur de ventilateur en démarrage direct ou par variateur
1. Registre de contrôle en entrée 510x510mm piloté par un servomoteur électrique2. Filtre grossier gravimétrique G4 avec pressostat en parallèle pour la détection d’encrassement3. Moteur AC avec position ajustable et réglage de la tension de la courroie. Piloté par un variateur de fréquence.4. Ventilateur à cage d’écureuil avec transmission poulie courroie avec le moteur5. Batterie chaude électrique triphasé diamètre 315mm de puissance 9KW6. Réseau de gaine en acier galvanisé (diamètre 315mm et diamètre 200mm)7. Registre à diaphragme ajustable (diamètre 315) avec 2 connexion pour la mesure de la pression différentielle 8. Piquage pour mesurer le débit d’air avec un anémomètre 9. Bouche de diffusion d’air circulaire à débit ajustable de diamètre 315mm (x2)10. Registre à diaphragme ajustable (diamètre 200) avec 2 connexion pour la mesure de la pression différentielle 11. Bouche de diffusion d’air circulaire à débit ajustable de diamètre 200mm (x2)12. Détecteur de débit d’air (protection de la batterie chaude)
- Alimentation électrique : 380 Vac – 50 Hz – 6 A
- Type d’alimentation électrique : 3 phases + Neutre + Terre.
Applications pédagogiques
- Identification des composants d’un circuit aéraulique standard
- Mise en service d’un système de ventilation et réglages
- Etude d’un circuit aéraulique
- Ajustement et mesure du débit d’air
- Equilibrage du débit d’air dans les gaines
- alignement des poulies du ventilateur (opération de maintenance)
- remplacement de la courroie du ventilateur (maintenance curative et préventive)
- mesure de la consommation électrique en fonction du débit d’air.
- Mesure des échauffements (nécessite la caméra infrarouge proposée en option)
- Test de démarrage du moteur de ventilateur en démarrage direct ou par variateur
Descriptif technique
1. Registre de contrôle en entrée 510x510mm piloté par un servomoteur électrique2. Filtre grossier gravimétrique G4 avec pressostat en parallèle pour la détection d’encrassement3. Moteur AC avec position ajustable et réglage de la tension de la courroie. Piloté par un variateur de fréquence.4. Ventilateur à cage d’écureuil avec transmission poulie courroie avec le moteur5. Batterie chaude électrique triphasé diamètre 315mm de puissance 9KW6. Réseau de gaine en acier galvanisé (diamètre 315mm et diamètre 200mm)7. Registre à diaphragme ajustable (diamètre 315) avec 2 connexion pour la mesure de la pression différentielle 8. Piquage pour mesurer le débit d’air avec un anémomètre 9. Bouche de diffusion d’air circulaire à débit ajustable de diamètre 315mm (x2)10. Registre à diaphragme ajustable (diamètre 200) avec 2 connexion pour la mesure de la pression différentielle 11. Bouche de diffusion d’air circulaire à débit ajustable de diamètre 200mm (x2)12. Détecteur de débit d’air (protection de la batterie chaude)
Utilités et dimensions
- Alimentation électrique : 380 Vac – 50 Hz – 6 A
- Type d’alimentation électrique : 3 phases + Neutre + Terre.
