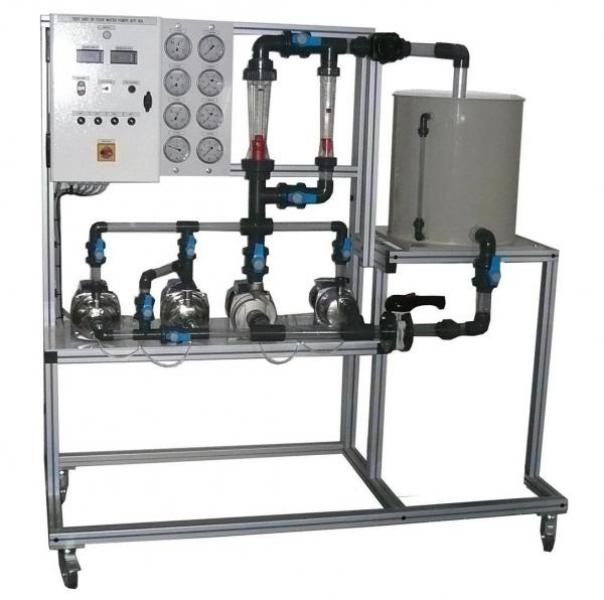

BCP 104 – Banc d'essai de 4 pompes à eau

Mécanique des fluides Étude des pompes

BCP 104Banc d'essai de 4 pompes à eau

Le banc BCP104 permet l’étude de trois types pompes de caractéristiques différentes.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude de trois types de pompes différentes
  • Etude de 2 pompes centrifuges de caractéristiques identiques
  • Etude des courbes QH des pompes
  • Etude du rendement des pompes
  • Etude du couplage série
  • Etude du couplage parallèle
  • Etude des courbes de réseau
Applications pédagogiques
  • Etude de trois types de pompes différentes
  • Etude de 2 pompes centrifuges de caractéristiques identiques
  • Etude des courbes QH des pompes
  • Etude du rendement des pompes
  • Etude du couplage série
  • Etude du couplage parallèle
  • Etude des courbes de réseau
Descriptif technique

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.

Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

Une cuve d’alimentation en plastique beige

  • cuve en charge
  • Volume : 100 L
  • Indication latérale du niveau
  • Vanne de vidange du circuit

Pompes à étudier

  • 2 pompes centrifuges roue fermée avec corps en acier inoxydable
  • 1 pompe centrifuge roue ouverte avec corps en acier inoxydable
  • 1 pompe centrifuge multicellulaire avec corps en acier inoxydable
Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 20 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
  • Alimentation en eau : remplissage (100L)
  • Evacuation d’eau : au niveau du sol
  • Dimensions: (LxlxH mm): 1950 x 800 x 1900
  • Poids (Kg): 170
