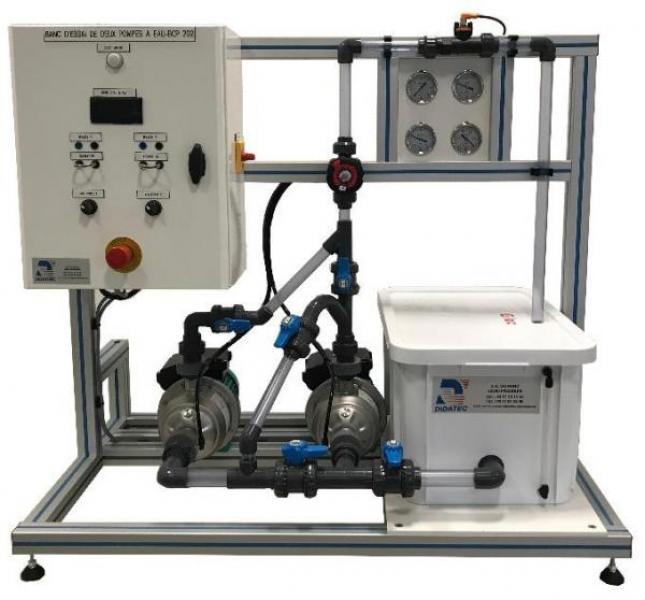

BCP 202Banc d'essai de 2 pompes à eau

• Identification des composants d’une installation de pompage
• Etude de 2 pompes centrifuges de caractéristiques identiques
• Etude des courbes QH des pompes
• Etude du couplage série
• Etude du couplage parallèle
• Etude du rendement d’une pompe

Les pompes fonctionnent à vitesse fixe

1- Cuve d’alimentation en plastique :
– Volume : 55 L
– Indication latérale du niveau
– Vanne de vidange

2- Deux pompes centrifuges à vitesse fixe :
– Corps moulé en acier inoxydable
– Axe en acier inoxydable
– Turbine en acier inoxydable
– 4 m3/h, 20 mCE, 2900 tr/min, 0,37 kW

3- Débitmètre électronique Vortex :
– Sortie signal 4…20 mA
– Echelle : 9 – 150 L/min

4- Circuits :
– Tuyauteries et vannes PVC
– Vanne de réglage du débit à membrane au refoulement
– Un jeu de vanne à boisseau pour le couplage série/parallèle

P : Manomètre :
– 4 manomètres à aiguilles diamètre 63mm
– 2 à l’aspiration
– 2 au refoulement

Accessoire inclus :
– Multimètre portable avec pince ampèremétrique.

• Alimentation électrique : 230 VAC – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase + Neutre + Terre
• Alimentation en eau : 15 L/min – 3 bars (remplissage cuve)
• Evacuation d’eau : au niveau du sol (vidange)
• Dimensions: (LxlxH mm): 1100 x 650 x 940
• Poids (Kg): 70
