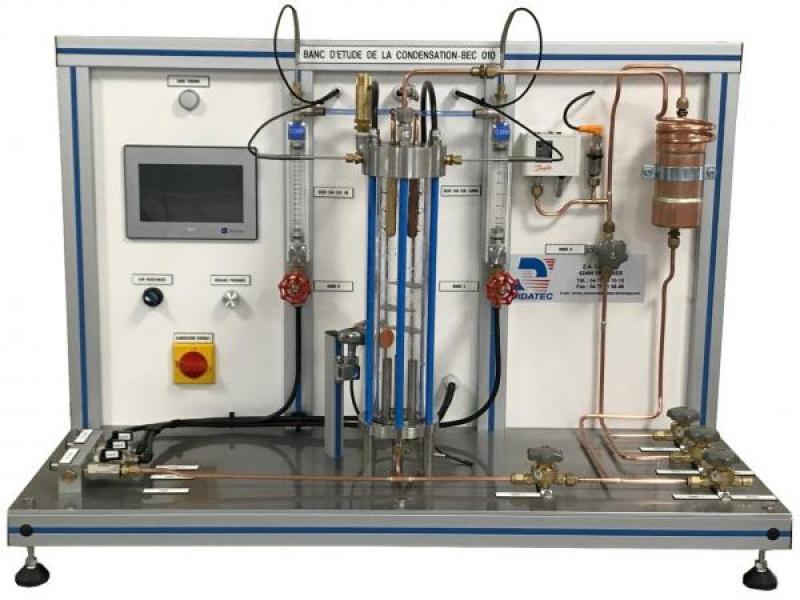

BEC 010Banc d'etude de la condensation
Le BEC 010 permet d’étudier la condensation. Il est composé d’un réservoir principal contenant de l’eau. Cette eau est chauffée et transformée en vapeur.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Visualisation de la condensation en gouttes sur le condenseur en or et en film sur le condenseur en cuivre
- Etude des transferts de chaleur
- Etude de la relation température / pression pour l’eau à saturation
- Mesure de l’effet de l’augmentation du débit d’écoulement du fluide de refroidissement sur le coefficient de transfert de chaleur.
Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
- Cylindre de test en verre V = 1,7 L
- Résistances chauffantes P = 900 W avec capteur de détection de niveau bas (sécurité)
- ajustement de la puissance de chauffe des résistances par potentiomètre
- débitmètres d’eau avec vanne de réglage à pointeau pour le débit aux échangeurs
Echelles : 0,2 à 1,5 L/min (or) ; 0,3 à 3,0 L/min (cuivre)
- Deux condenseurs
Matériau du 1er condenseur en cuivre : film
Matériau du 2nd condenseur en plaqué or : Gouttes
- Alimentation électrique : 230 VAC – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
- Alimentation en eau réseau : 3 L/min – 3 bars
- Evacuation de l’eau : au niveau du sol
Applications pédagogiques
- Visualisation de la condensation en gouttes sur le condenseur en or et en film sur le condenseur en cuivre
- Etude des transferts de chaleur
- Etude de la relation température / pression pour l’eau à saturation
- Mesure de l’effet de l’augmentation du débit d’écoulement du fluide de refroidissement sur le coefficient de transfert de chaleur.
Descriptif technique
Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
- Cylindre de test en verre V = 1,7 L
- Résistances chauffantes P = 900 W avec capteur de détection de niveau bas (sécurité)
- ajustement de la puissance de chauffe des résistances par potentiomètre
- débitmètres d’eau avec vanne de réglage à pointeau pour le débit aux échangeurs
Echelles : 0,2 à 1,5 L/min (or) ; 0,3 à 3,0 L/min (cuivre)
- Deux condenseurs
Matériau du 1er condenseur en cuivre : film
Matériau du 2nd condenseur en plaqué or : Gouttes
Utilités et dimensions
- Alimentation électrique : 230 VAC – 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
- Alimentation en eau réseau : 3 L/min – 3 bars
- Evacuation de l’eau : au niveau du sol
