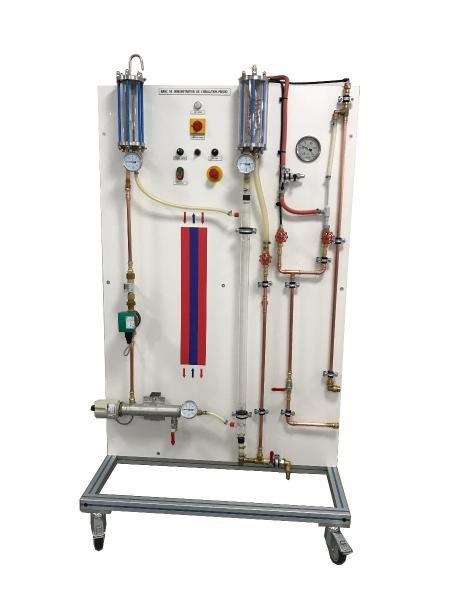

PBE 010Banc de démonstration de l'evaporation
Le banc PBE 010 permet d’étudier et de visualiser le procédé d’évaporation dans les différentes formes d’écoulement. On chauffe à cet effet un liquide d’évaporation, de l’eau à l’intérieur d’un évaporateur tubulaire en verre. On peut faire varier la pression par le biais du circuit de refroidissement. Une pompe à jet d
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Visualisation du changement de phase liquide-vapeur dans un tube lors d’un process de chauffage
- Mise en évidence de la circulation naturelle par convection
- Mise en évidence du transfert de chaleur
- Mise en évidence des différents états du fluide du liquide sous refroidi à la vapeur surchauffée
- Visualisation de l’effet perturbateur de l’air dans un condenseur
- Echangeur à tubes concentriques en verre borosilicaté
- Résistance chauffante de 2000W
- Réservoir de condensation avec son condenseur à eau
- Ejecteur d’air à jet d’eau (trompe à eau)
- Vanne de contrôle du débit d’eau du condenseur (V4)
- Vanne de contrôle du vide (V5)
- Soupape de sécurité
- Manomètre -1/1,5 bars
- Vanne de débit de l’eau en transition de phase (V6)
- Circulateur à eau
- Détecteur de débit (protégeant la résistance)
- Réservoir d’eau chaude
- Alimentation électrique : 230 VAC – 50 Hz – 20 A
- Alimentation en eau : 15 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
Applications pédagogiques
- Visualisation du changement de phase liquide-vapeur dans un tube lors d’un process de chauffage
- Mise en évidence de la circulation naturelle par convection
- Mise en évidence du transfert de chaleur
- Mise en évidence des différents états du fluide du liquide sous refroidi à la vapeur surchauffée
- Visualisation de l’effet perturbateur de l’air dans un condenseur
Descriptif technique
- Echangeur à tubes concentriques en verre borosilicaté
- Résistance chauffante de 2000W
- Réservoir de condensation avec son condenseur à eau
- Ejecteur d’air à jet d’eau (trompe à eau)
- Vanne de contrôle du débit d’eau du condenseur (V4)
- Vanne de contrôle du vide (V5)
- Soupape de sécurité
- Manomètre -1/1,5 bars
- Vanne de débit de l’eau en transition de phase (V6)
- Circulateur à eau
- Détecteur de débit (protégeant la résistance)
- Réservoir d’eau chaude
Utilités et dimensions
- Alimentation électrique : 230 VAC – 50 Hz – 20 A
- Alimentation en eau : 15 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
