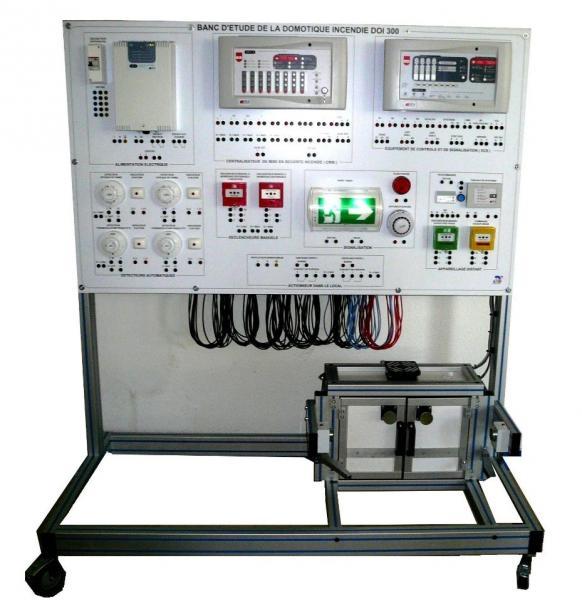

DOI 300Banc de test alarme incendie complet
Le banc DOI300 permet l’étude d’un système d’alarme incendie complet. Les élèves devront dans un premier temps effectuer le câblage de l’alarme incendie en respectant les règles de l’art standard. Ils devront ensuite effectuer une mise en service en tenant compte des éléments raccordés sur la centrale puis faire des te
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude d’un équipement de sécurité incendie
- Prise de connaissance du matériel du système
- Câblage des éléments de l’installation
- Simulation d’une mise en sécurité d’un bâtiment
- Paramétrage des fonctions de la centrale suivant diverses applications.
Gestion de l’alimentation électrique des modules :
-un disjoncteur 16A 30mA avec 5 jeux de bornes pour l’alimentation électriques des modules
-une AES (alimentation électrique de sécurité) 24vdc 5w avec batterie intégrée, signalisation par LED et double contact de report vers le CMSI (RCT)
Centralisateur de mise en sécurité externe (CMSI) de type conventionnel:
-CMSI conventionnel de type 1
-alimentation en 230VAC
-batterie 12VCC7Ah intégrée
-8 lignes de contrôle de DAS (dispositif actionné de sécurité)
-1 une ligne de DS (diffuseurs sonores)
-visualisation de l’état des lignes par led
-clavier pour la programmation des lignes, test et réarmement
Equipement de contrôle et de signalisation (ECS) de type conventionnel:
-ECS conventionnel de type 1
-alimentation en 230VAC
-batterie intégrée
-4 boucles de détection
-1 boucles BAAS
-2 boucles diffuseur sonore
-connexion vers le tableau de synthèse
-3 sorties pour le dérangement (feu, défaut général et auxiliaire)
-visualisation de l’état des lignes par led
-clavier pour la programmation des lignes, test et réarmement
Détecteurs automatiques conventionnels(DA) (deux types):
-type thermo-vélocimétrique(x2)
-alimentation 24vdc
-température de déclenchement : 57°C
-chaque détecteur est couplé à un indicateur d’action (câblage à réaliser)
-type optique de fumée (x2)
-alimentation 24vdc
-fourni : bombe d’essai
-chaque détecteur est couplé à un indicateur d’action (câblage à réaliser)
Déclencheurs manuels conventionnels(DM) (deux types):
- 1 déclencheur à membrane déformable rouge
-1 déclencheur à membrane déformable rouge avec indicateur indication
-livré avec clé de réarmement
Signalisation :
- 1 flash rouge clignotant
-1 diffuseur sonore (conforme NF S32-001 ; 93dB a 90°)
-1 déclencheur à membrane déformable rouge avec indicateur indication
-1 bloc combiné BAES (Bloc Autonome d’Eclairage de Sécurité (pour ERT et ERP))+
BAEH (Bloc Autonome d’Eclairage d’Habitation)Actionneurs dans les locaux :
- 1 ventilateur de simulation pour le désenfumage (alimentation en 230VAC)
-2 ventouses 24volts à rupture de courant avec bouton poussoir (simulation de porte coupe feu) et contact de contrôle de position
-deux portes avec ferme porte
Appareillage distant:
- 1 télécommande pour la commande (test, mise au repos….) des BAES
-1 bouton poussoir avec contact NF
-un tableau de synthèse pour connexion vers l’ECS
-1 déclencheur manuel vert pour le forçage d’ouverture des portes (simulation de sas de sécurité)
-1 déclencheur manuel jaune pour le forçage de désenfumage (commande pompier)
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1700 x 800 x 1850
- Poids (Kg): 120
Applications pédagogiques
- Etude d’un équipement de sécurité incendie
- Prise de connaissance du matériel du système
- Câblage des éléments de l’installation
- Simulation d’une mise en sécurité d’un bâtiment
- Paramétrage des fonctions de la centrale suivant diverses applications.
Descriptif technique
Gestion de l’alimentation électrique des modules :
-un disjoncteur 16A 30mA avec 5 jeux de bornes pour l’alimentation électriques des modules
-une AES (alimentation électrique de sécurité) 24vdc 5w avec batterie intégrée, signalisation par LED et double contact de report vers le CMSI (RCT)
Centralisateur de mise en sécurité externe (CMSI) de type conventionnel:
-CMSI conventionnel de type 1
-alimentation en 230VAC
-batterie 12VCC7Ah intégrée
-8 lignes de contrôle de DAS (dispositif actionné de sécurité)
-1 une ligne de DS (diffuseurs sonores)
-visualisation de l’état des lignes par led
-clavier pour la programmation des lignes, test et réarmement
Equipement de contrôle et de signalisation (ECS) de type conventionnel:
-ECS conventionnel de type 1
-alimentation en 230VAC
-batterie intégrée
-4 boucles de détection
-1 boucles BAAS
-2 boucles diffuseur sonore
-connexion vers le tableau de synthèse
-3 sorties pour le dérangement (feu, défaut général et auxiliaire)
-visualisation de l’état des lignes par led
-clavier pour la programmation des lignes, test et réarmement
Détecteurs automatiques conventionnels(DA) (deux types):
-type thermo-vélocimétrique(x2)
-alimentation 24vdc
-température de déclenchement : 57°C
-chaque détecteur est couplé à un indicateur d’action (câblage à réaliser)
-type optique de fumée (x2)
-alimentation 24vdc
-fourni : bombe d’essai
-chaque détecteur est couplé à un indicateur d’action (câblage à réaliser)
Déclencheurs manuels conventionnels(DM) (deux types):
- 1 déclencheur à membrane déformable rouge
-1 déclencheur à membrane déformable rouge avec indicateur indication
-livré avec clé de réarmement
Signalisation :
- 1 flash rouge clignotant
-1 diffuseur sonore (conforme NF S32-001 ; 93dB a 90°)
-1 déclencheur à membrane déformable rouge avec indicateur indication
-1 bloc combiné BAES (Bloc Autonome d’Eclairage de Sécurité (pour ERT et ERP))+
BAEH (Bloc Autonome d’Eclairage d’Habitation)Actionneurs dans les locaux :
- 1 ventilateur de simulation pour le désenfumage (alimentation en 230VAC)
-2 ventouses 24volts à rupture de courant avec bouton poussoir (simulation de porte coupe feu) et contact de contrôle de position
-deux portes avec ferme porte
Appareillage distant:
- 1 télécommande pour la commande (test, mise au repos….) des BAES
-1 bouton poussoir avec contact NF
-un tableau de synthèse pour connexion vers l’ECS
-1 déclencheur manuel vert pour le forçage d’ouverture des portes (simulation de sas de sécurité)
-1 déclencheur manuel jaune pour le forçage de désenfumage (commande pompier)
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1700 x 800 x 1850
- Poids (Kg): 120
