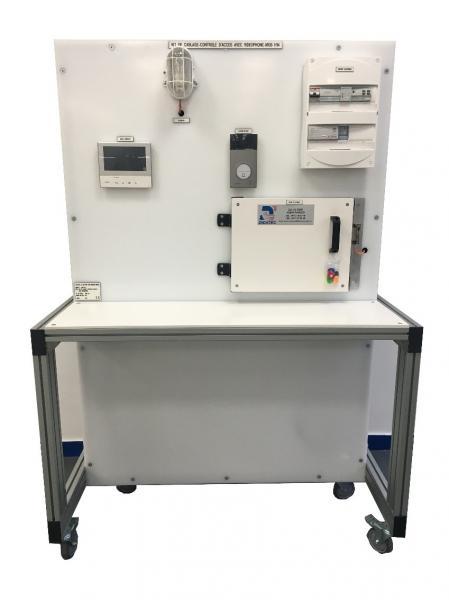

MOB H14Kit de câblage - contrôle d'acces avec vidéophone- connexion KNX
Le kit MOBH14 est un kit dédié à la réalisation de câblage d’un dispositif de contrôle d’accès avec interphone connecté à un bus KNX.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une installation de contrôle d’accès
- Câblage complet d’un dispositif de contrôle d’accès avec interphone (tirage de fil dans les gaines prédisposées dans le doublage)
- Paramétrage du mode de fonctionnement et mise en service
- pilotage ouverture portillon
- pilotage éclairage temporisé extérieur
- configuration et utilisation du KNX
La machine est livrée pré cablée
- Structure en profilé aluminium sur roulettes directionnelles avec frein
2. Disjoncteur différentiel de protection de l’installation, coupleur de ligne KNX – alimentation de ligne KNX– 1 module luminaire KNX, 1 module sortie relais KNX, 1 transformateur pour alimentation de la gâche de porte
3. Module vidéophone intérieur avec boutons multi fonctions
4. Eclairage extérieur
5. Portillon au format réduit avec gâche électrique
6. Platine de rue avec bouton d’appel, caméra, haut-parleur et micro
7. Double paroi épaisseur 180mm pour le passage de tous les câbles en doublage dans des gaines (les gaines sont préinstallées).
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions : (LxlxH mm): 1200 x 200 x 800
- Poids (Kg): 15
Applications pédagogiques
- Identification des composants d’une installation de contrôle d’accès
- Câblage complet d’un dispositif de contrôle d’accès avec interphone (tirage de fil dans les gaines prédisposées dans le doublage)
- Paramétrage du mode de fonctionnement et mise en service
- pilotage ouverture portillon
- pilotage éclairage temporisé extérieur
- configuration et utilisation du KNX
La machine est livrée pré cablée
Descriptif technique
- Structure en profilé aluminium sur roulettes directionnelles avec frein
2. Disjoncteur différentiel de protection de l’installation, coupleur de ligne KNX – alimentation de ligne KNX– 1 module luminaire KNX, 1 module sortie relais KNX, 1 transformateur pour alimentation de la gâche de porte
3. Module vidéophone intérieur avec boutons multi fonctions
4. Eclairage extérieur
5. Portillon au format réduit avec gâche électrique
6. Platine de rue avec bouton d’appel, caméra, haut-parleur et micro
7. Double paroi épaisseur 180mm pour le passage de tous les câbles en doublage dans des gaines (les gaines sont préinstallées).
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions : (LxlxH mm): 1200 x 200 x 800
- Poids (Kg): 15
