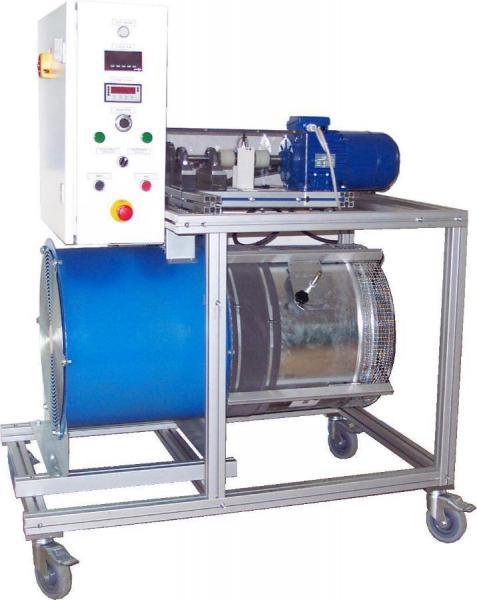

EAI 100 – Extracteur d'air industriel

Mécanique des fluides Écoulement d'air

EAI 100Extracteur d'air industriel

La partie opérative est constituée d'un moteur électrique instrumenté, d'une ventilation hélicoïdale industrielle avec vanne de réglage du débit;

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Vérifier l’aptitude de l’élève en BEP "Métiers de l’électrotechnique" à :
  • Effectuer les tests fonctionnels et mettre en service l’installation
  • Vérifier, par des mesures, les grandeurs électriques et mécaniques caractéristiques de l’installation
  • Pratiquer les essais et les mesures nécessaires à la justification du dimensionnement, du réglage d’un composant de l’équipement.
Applications pédagogiques
  • Vérifier l’aptitude de l’élève en BEP "Métiers de l’électrotechnique" à :
  • Effectuer les tests fonctionnels et mettre en service l’installation
  • Vérifier, par des mesures, les grandeurs électriques et mécaniques caractéristiques de l’installation
  • Pratiquer les essais et les mesures nécessaires à la justification du dimensionnement, du réglage d’un composant de l’équipement.
Descriptif technique
  • Triphasé 230/400 V – 4 pôles – pattes B3
  • 1,5 kw à 1500 tr/mn
  • Equipé d’une dynamo tachymétrique 10 V/1000 tr/mn
  • Couple nominal : 50 Nm
  • Vitesse maxi : 1500 tr/mn
  • Classe de précision : 0,1% du couple nominal
  • Sensibilité : 2 mV/V
  • Couple maximal sans détérioration : 130% du couple nominal (65 Nm)
  • De type hélicoïdal – virole longue en acier peint Ø 500 mm
  • Hélice en aluminium injecté – 10 pales
  • Transmission par courroie trapézoïdale
  • Puits et carter de protection de la transmission
  • Grille de protection à l’entrée
Utilités et dimensions
  • Alimentation électrique : 400 Vac – 50 Hz – 6 A
  • Dimensions: (LxlxH mm): 1500 x 1000 x 1850
  • Poids (Kg): 250
