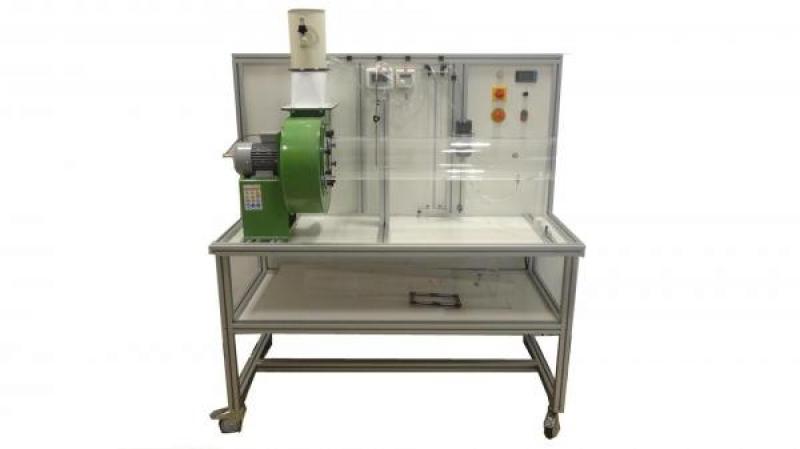

VEA 050Banc d'etude d'un ventilateur centrifuge
Le VEA 050 est un banc qui permet des expériences sur les fondamentaux de flux d'air. L'unité expérimentale comprend un ventilateur centrifuge à vitesse variable, permettant de générer des flux d’air de différentes vitesses. Un registre en sortie du ventilateur peut être utilisé pour régler le débit d'air permettant d’
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Détermination des caractéristiques du ventilateur en fonction de la vitesse, des pressions d’aspiration et de refoulement
- Étude d’un ventilateur centrifuge
- Étude de la courbes QH du ventilateur
- Utilisation d’un manomètre à colonne pour les mesures de pression
- Mesure de la vitesse avec un tube de Pitot
- Mesure de la puissance électrique au moteur, détermination du rendement
- Vérification de la loi de Bernoulli
- Mise en évidence des lignes aérodynamiques
1- Sortie d’air du ventilateur
2- Registrepermettant de faire varier le volume d’air aspiré
Vanne de sortie réglable
3- Ventilateur Centrifuge
Moteur : 0,35 kW
Vitesse : 0 à 2900 tr/min
Débit volumique maximum : 480-1320 m³/h
4- Coffret électrique avec :
Variateur
Variateur de vitesse électronique
Consigne par potentiomètre
Vitesse de rotation
Indicateur numérique de la vitesse de rotation du ventilateur
Puissance électrique
Indicateur numérique de la puissance utilisé par le ventilateur en fonctionnement
5- Veine d’écoulement d’air
Une veine de profil ronde Ø = 170 mm
Une veine de profil rectangulaire 120 x 120 mm avec trappe pour disposer une maquette…
6- Deux mesures de pression
Pression mesuré à l’aide d’un manomètre à colonne d’eau
Ou pression mesuré à l’aide d’un capteur de pression différentiel
7- Entrée d’air dans la veine
8- Tube de Pitot
Mesure des vitesses d’air à différentes hauteurs dans la veine, permettant de tracer le profil d’air
- Alimentation électrique : 230 VAC – 50 Hz – 20 A
- Type d’alimentation électrique : 1 Phase + Neutre + Terre
Applications pédagogiques
- Détermination des caractéristiques du ventilateur en fonction de la vitesse, des pressions d’aspiration et de refoulement
- Étude d’un ventilateur centrifuge
- Étude de la courbes QH du ventilateur
- Utilisation d’un manomètre à colonne pour les mesures de pression
- Mesure de la vitesse avec un tube de Pitot
- Mesure de la puissance électrique au moteur, détermination du rendement
- Vérification de la loi de Bernoulli
- Mise en évidence des lignes aérodynamiques
Descriptif technique
1- Sortie d’air du ventilateur
2- Registrepermettant de faire varier le volume d’air aspiré
Vanne de sortie réglable
3- Ventilateur Centrifuge
Moteur : 0,35 kW
Vitesse : 0 à 2900 tr/min
Débit volumique maximum : 480-1320 m³/h
4- Coffret électrique avec :
Variateur
Variateur de vitesse électronique
Consigne par potentiomètre
Vitesse de rotation
Indicateur numérique de la vitesse de rotation du ventilateur
Puissance électrique
Indicateur numérique de la puissance utilisé par le ventilateur en fonctionnement
5- Veine d’écoulement d’air
Une veine de profil ronde Ø = 170 mm
Une veine de profil rectangulaire 120 x 120 mm avec trappe pour disposer une maquette…
6- Deux mesures de pression
Pression mesuré à l’aide d’un manomètre à colonne d’eau
Ou pression mesuré à l’aide d’un capteur de pression différentiel
7- Entrée d’air dans la veine
8- Tube de Pitot
Mesure des vitesses d’air à différentes hauteurs dans la veine, permettant de tracer le profil d’air
Utilités et dimensions
- Alimentation électrique : 230 VAC – 50 Hz – 20 A
- Type d’alimentation électrique : 1 Phase + Neutre + Terre
